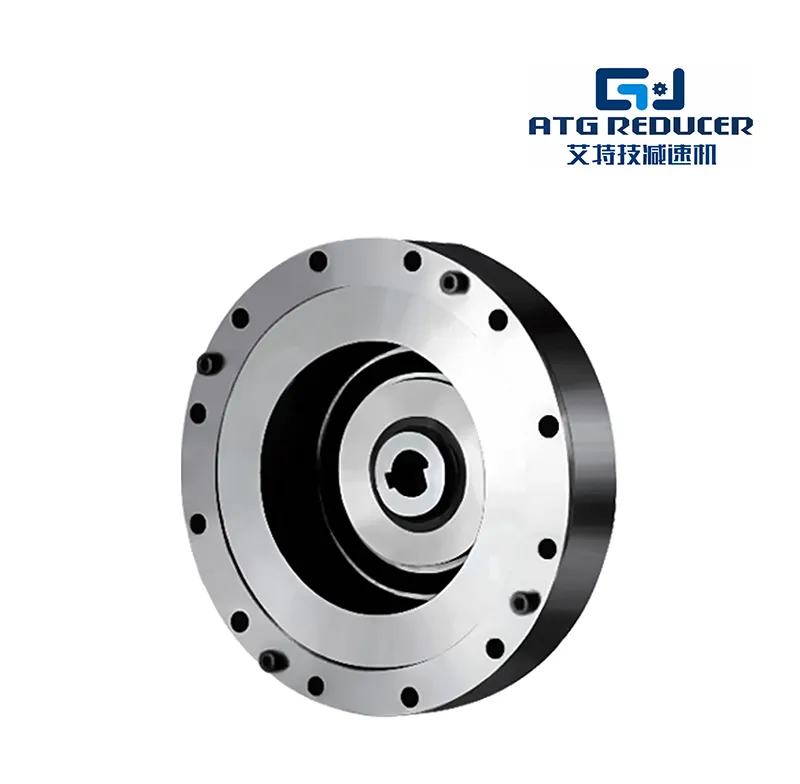

Einführung in den QDY-HS 2 Harmonischenreduzierer

Die QDY-HS 2-Serie von Flexur-Wellengeneratoren zeichnet sich durch eine hohle, geflanschte Standardzylinderstruktur aus, was eine kompakte Bauweise ermöglicht. Die Eingangswelle ist über eine Kreuzschleifkupplung mit der Innenbohrung des Wellengenerators verbunden. Sie kann entweder mit einem festen, starren Radende und einem Flexur-Ausgang oder umgekehrt verwendet werden.

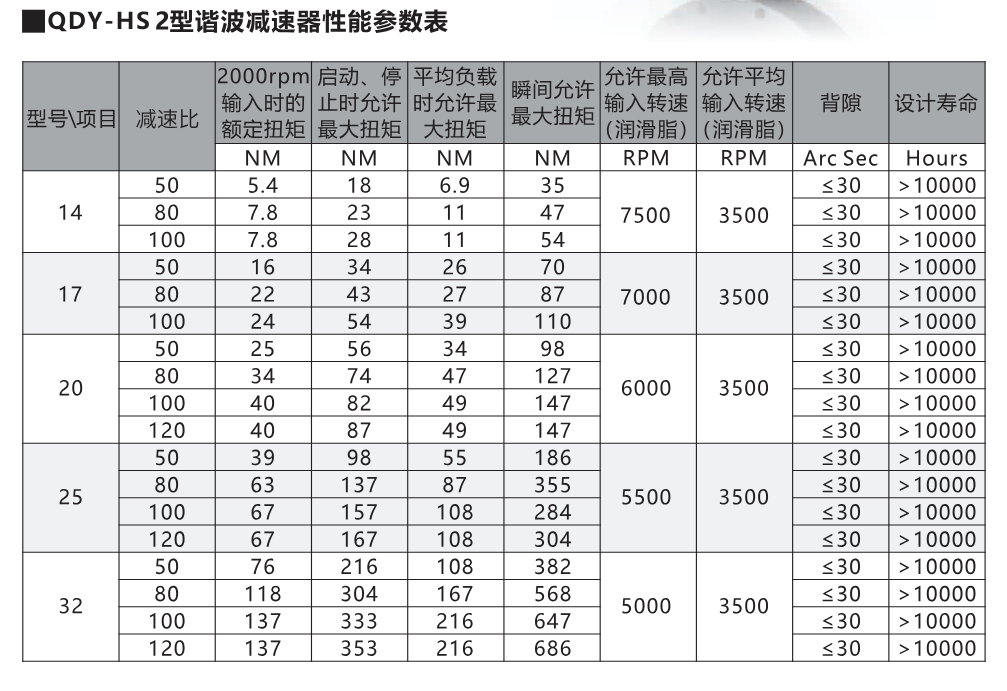

QDY-HS2 Harmonic Reducer Leistungsparametertabelle

Produkteinführung:

Harmonic-Getriebe bestehen aus einem festen Innenzahnrad, einem flexiblen Zahnrad und einem Wellengenerator, der eine radiale Verformung des flexiblen Zahnrads bewirkt. Sie stellen eine neue Getriebeart dar. Durch die steuerbare elastische Verformungswelle des flexiblen Zahnrads wird eine relative Zahnfluchtung zwischen den Zähnen des starren und des flexiblen Zahnrads erzeugt, wodurch Kraft und Bewegung übertragen werden. Dieses Getriebeverfahren unterscheidet sich grundlegend von herkömmlichen Zahnradgetrieben und weist einzigartige Merkmale in der Eingriffstheorie, der Berechnung und der Konstruktion auf. Harmonic-Getriebe bieten Vorteile wie hohe Präzision und hohe Belastbarkeit. Im Vergleich zu herkömmlichen Getrieben benötigen sie 50 % weniger Material und reduzieren ihr Volumen und Gewicht um mindestens ein Drittel.

Kernmerkmale:

Klein und leicht; Hohe Übertragungsgenauigkeit; Großes Übersetzungsverhältnis; Einfache und kompakte Bauweise, einfache Installation; Hohe Tragfähigkeit, geeignet zur Bewegungsübertragung in beengten Räumen; Hoher Wirkungsgrad, reibungsloser Betrieb.

Produktmerkmale:

Hohe dynamische Präzision und genaue Steuerung: Durch die Mehrzahnverzahnung wird ein Fehlermittelwert erzielt, was zu geringen Übertragungsfehlern und minimalem oder gar keinem Zahnflankenspiel führt. Der Rückwärtsgang arbeitet ohne Leerlauf und bietet so eine herausragende Positioniergenauigkeit.

Breiter Übersetzungsbereich und hohe Anpassungsfähigkeit: Einstufige Übersetzungsverhältnisse können 30 bis 320 erreichen, zweistufige Übersetzungsverhältnisse sogar Tausende, wodurch unterschiedliche Geschwindigkeitsanforderungen ohne komplexe Getriebeketten erfüllt werden.

Hohe Belastbarkeit und hohe Zuverlässigkeit: Die Zahnflächen stehen in Flächenkontakt, was eine gleichmäßige Kraftverteilung gewährleistet. Das flexible Rad besteht aus hochfesten Materialien und garantiert so eine hohe Belastbarkeit.

Kompakte Bauweise und geringes Gewicht: Das Gerät besteht aus nur drei Kernkomponenten – einem starren Rad, einem flexiblen Rad und einem Wellengenerator – und ist daher klein und leicht, was die Installation auch auf engstem Raum erleichtert.

Sanfte Kraftübertragung und hohe Effizienz: Durch das allmähliche Ein- und Ausgreifen der Zahnräder werden Stöße vermieden, was zu geringen Betriebsgeräuschen und Vibrationen führt.

Einzigartige funktionelle Eigenschaften und breite Anwendbarkeit: Die koaxiale Bauweise von Eingangs- und Ausgangswelle ermöglicht eine einfache Installation und sorgt für eine hohe Übertragungsstabilität.

Anwendungsbeispiele

Sechs- und mehrachsige Industrieroboter, CNC-Drehtische, Laserschneiden

Bei Qiandeyi Transmission Technology (Suzhou) Co., Ltd. sind wir auf die Forschung, Entwicklung, Fertigung und den Service von Präzisionsantriebskomponenten für intelligente Automatisierungsanlagen spezialisiert. Seit unserer Gründung im Jahr 2013 haben wir uns der Bereitstellung zuverlässiger Bewegungssteuerungslösungen für Kunden in den Bereichen Industrierobotik, CNC-Bearbeitung, automatisierte Produktionslinien, Logistiksysteme, Anlagen für neue Energien und intelligente Fertigung verschrieben.

Unsere QDY-HS2 Harmonic-Getriebe sind für Präzisionsanwendungen konzipiert, die hohe Genauigkeit, geringes Spiel, eine kompakte Bauweise und eine stabile Drehmomentübertragung erfordern. Dank fortschrittlicher Harmonic-Getriebe-Technologie und strenger Fertigungskontrolle bietet die QDY-HS2-Serie eine präzise Drehzahlreduzierung und zuverlässige Ausgangsleistung für moderne Industrieanlagen.

In der heutigen automatisierten Fertigungsumgebung werden Maschinen immer schneller, intelligenter und präziser. Das Getriebesystem beeinflusst direkt die Positioniergenauigkeit, die Produktionseffizienz und die langfristige Zuverlässigkeit der Anlagen. Für Robotergelenke, Präzisionsmaschinen und intelligente Automatisierungssysteme ist die Auswahl eines geeigneten Harmonic-Gear-Getriebes daher unerlässlich für einen stabilen Betrieb.

Die Harmonic-Getriebe der QDY-HS2-Serie nutzen eine Harmonic-Drive-Struktur, bestehend aus einem Wellengenerator, einer flexiblen Keilwelle und einer Rundkeilwelle. Durch kontrollierte elastische Verformung erzielt das Getriebe hohe Untersetzungsverhältnisse, präzise Bewegungssteuerung und einen gleichmäßigen Drehmomentverlauf bei kompakter Bauweise.

Wir bieten sowohl Standard- als auch kundenspezifische QDY-HS2-Harmonische Getriebe für unterschiedliche Anwendungsanforderungen an. Unser Ingenieurteam analysiert Untersetzungsverhältnis, Nenndrehmoment, Einbaumaße, Zahnflankenspiel, Genauigkeitsanforderungen und Einsatzumgebung, um die optimale Getriebelösung zu empfehlen.

1. QDY-HS2 Harmonic-Getriebe – Produkteinführung

Die Harmonic-Getriebe der QDY-HS2-Serie sind Präzisionsgetriebekomponenten, die für Branchen entwickelt wurden, die eine genaue und stabile Bewegungssteuerung erfordern. Als hochpräzise Harmonic-Getriebe bieten die Getriebe der QDY-HS2-Serie hervorragende Positioniereigenschaften bei gleichzeitig kompakter und leichter Bauweise.

Im Vergleich zu herkömmlichen Getrieben nutzen Harmonic-Drive-Getriebe die Technologie der flexiblen Verformungsübertragung. Diese einzigartige Konstruktion ermöglicht den gleichzeitigen Eingriff mehrerer Zähne, wodurch die Übertragungsgenauigkeit verbessert und mechanische Fehler im Betrieb reduziert werden.

Die Hauptstruktur der QDY-HS2 Harmonic-Getriebe besteht aus drei wichtigen Komponenten: dem Wellengenerator, der flexiblen Keilwelle und der Rundkeilwelle. Diese Komponenten arbeiten zusammen, um eine präzise Drehzahlreduzierung und eine stabile Drehmomentübertragung zu gewährleisten.

Wenn der Motor den Wellengenerator antreibt, erzeugt die flexible Keilwelle eine kontrollierte elastische Verformung. Diese Verformung bewirkt einen präzisen Eingriff zwischen der flexiblen Keilwelle und der kreisförmigen Keilwelle und wandelt so die hohe Eingangsdrehzahl in eine niedrige Drehzahl und ein hohes Drehmoment um.

Da die Übertragungskraft auf mehrere ineinandergreifende Zähne verteilt wird, bieten die QDY-HS2 Harmonic-Getriebe eine hervorragende Lastverteilung und einen stabilen Betrieb. Dadurch eignet sich das Produkt für Anwendungen, die häufige Bewegungen, präzise Positionierung und Dauerbetrieb erfordern.

Die kompakte Bauweise der QDY-HS2-Serie ermöglicht es Ingenieuren, das Getriebe auch in Anlagen mit begrenztem Bauraum zu integrieren. Es findet breite Anwendung in Industrierobotern, kollaborativen Robotern, CNC-Maschinen, Halbleitermaschinen, Automatisierungssystemen und Präzisionsfertigungsanlagen.

Hauptmerkmale der QDY-HS2 Harmonic-Getriebe

Hochpräzise Kraftübertragung: Die Harmonic-Drive-Struktur sorgt für eine genaue Bewegungsumwandlung und trägt zur Verbesserung der Positioniergenauigkeit in Präzisionsgeräten bei.

Geringes Spiel: Die optimierte Innenstruktur reduziert das Getriebespiel und unterstützt so wiederholtes Positionieren und eine stabile Bewegung.

Kompakte Bauweise: Die QDY-HS2-Serie erzielt eine hohe Reduktionsleistung bei kleinen Gehäuseabmessungen und spart so Installationsraum.

Hohe Drehmomentdichte: Mehrfacher Zahneingriff verbessert die Lastverteilung und sorgt für eine zuverlässige Drehmomentabgabe.

Stabiler Betrieb: Präzise Fertigung und sorgfältige Montage tragen dazu bei, Vibrationen und Betriebsgeräusche während des Dauerbetriebs zu reduzieren.

Quelle: Die technischen Merkmale basieren auf den Prinzipien der Oberwellenübertragung und der Produktentwicklungserfahrung von Qiandeyi Transmission Technology.

2. Funktionsprinzip und Konstruktionsprinzip der QDY-HS2 Harmonic-Getriebe

Das Funktionsprinzip der QDY-HS2 Harmonic-Getriebe basiert auf der Harmonic-Drive-Technologie. Im Gegensatz zu herkömmlichen Getrieben, die auf starren Zahnradpaaren beruhen, nutzen Harmonic-Getriebe kontrollierte elastische Verformung, um eine präzise Kraftübertragung zu erzielen.

Der Wellengenerator ist mit der Eingangswelle verbunden und erzeugt eine kontinuierliche Verformung der flexiblen Keilwelle. Diese greift dann durch präzisen Zahnkontakt in die kreisförmige Keilwelle ein und erzielt so eine stabile Untersetzung.

Diese Konstruktion ermöglicht es dem Getriebe, mit weniger Bauteilen ein hohes Untersetzungsverhältnis zu erzielen. Gleichzeitig reduziert die kompakte Bauweise die Gesamtgröße der Anlage bei gleichbleibend hoher Übertragungsgenauigkeit.

Für Anwendungen wie Robotergelenke und Präzisionsautomatisierungsanlagen ist eine gleichmäßige und präzise Bewegung von entscheidender Bedeutung. Die Harmonic-Getriebe der QDY-HS2-Serie tragen dazu bei, dass Maschinen auch bei wiederholten Zyklen einen gleichbleibenden Betrieb gewährleisten.

Vergleich zwischen Harmonic-Getriebe und herkömmlichem Getriebe

Quelle: Vergleich basierend auf allgemeinen Übertragungstechnik-Konstruktionsprinzipien und industriellen Anwendungsanforderungen.

3. Technische Vorteile der QDY-HS2 Harmonic Gear Reduziergetriebe

Die Leistungsfähigkeit eines Harmonic-Getriebes hängt von der Konstruktion, der Fertigungsgenauigkeit, der Materialauswahl und der Montagequalität ab. Bei Qiandeyi Transmission Technology konzentrieren wir uns auf die Optimierung jedes einzelnen Produktionsdetails, um sicherzustellen, dass die Harmonic-Getriebe QDY-HS2 auch in anspruchsvollen Industrieumgebungen einen stabilen und zuverlässigen Betrieb gewährleisten.

Mit der rasanten Entwicklung intelligenter Fertigungstechnologien benötigen Automatisierungsanlagen Getriebekomponenten mit höherer Präzision, geringerer Größe und größerer Zuverlässigkeit. Die QDY-HS2-Serie wurde entwickelt, um diese Anforderungen durch präzise Bewegungssteuerung und stabile Drehmomentübertragung zu erfüllen.

Hochpräzise Bewegungssteuerung

Präzise Bewegungen sind für moderne Industrieanlagen unerlässlich. In Anwendungen wie Roboterarmen, Halbleiteranlagen und automatisierten Inspektionssystemen können selbst geringfügige Positionierungsfehler die Produktqualität und die Produktionseffizienz beeinträchtigen.

Die QDY-HS2 Harmonic-Getriebe nutzen fortschrittliche Harmonic-Transfer-Technologie, um Bewegungsfehler zu reduzieren und die Positioniergenauigkeit zu verbessern. Dadurch erreichen die Anlagen einen ruhigeren Lauf und eine höhere Wiederholgenauigkeit bei kontinuierlichen Arbeitszyklen.

Leistung bei geringem Spiel

Das Getriebespiel ist ein wichtiger Faktor, der die Übertragungsgenauigkeit beeinflusst. Zu großes Spiel im Getriebe kann zu Bewegungsverzögerungen führen und die Präzision automatisierter Anlagen verringern.

Die QDY-HS2-Serie zeichnet sich durch präzise Bearbeitung und exakte Bauteilabstimmung aus, um ein geringes Spiel zu erzielen. Diese Konstruktion trägt zu einer verbesserten Reaktionsgeschwindigkeit und einer stabilen Positionierung bei häufigen Start-Stopp-Vorgängen bei.

Kompakte Bauweise mit hohem Reduktionsgrad

Einer der Hauptvorteile von Harmonic-Drive-Getrieben ist das Erreichen eines hohen Untersetzungsverhältnisses bei kompakter Bauweise. Diese Eigenschaft ist besonders wichtig für moderne Anlagen mit begrenztem Bauraum.

Die Harmonic-Getriebe der QDY-HS2-Serie ermöglichen eine effiziente Drehzahlreduzierung und Drehmomentverstärkung ohne Vergrößerung der Anlagengröße. Dadurch eignen sie sich für leichte Roboter, kompakte Automatisierungssysteme und Präzisionsmaschinen.

Stabiles Drehmoment und hohe Belastbarkeit

Industrieanlagen sind häufig wechselnden Lasten, Beschleunigungen und häufigen Bewegungen ausgesetzt. Ein stabiles Drehmoment ist wichtig für die Aufrechterhaltung der Maschinenleistung.

Durch Mehrfachzahneingriff und optimierte interne Struktur bieten die QDY-HS2 Harmonic Gear Reducer eine zuverlässige Drehmomentübertragung und eine verbesserte Widerstandsfähigkeit gegen Betriebsbeeinträchtigungen.

Geräuscharm und reibungsloser Betrieb

Bei Präzisionsmaschinen können übermäßige Vibrationen und Geräusche die Maschinengenauigkeit und die Arbeitsumgebung beeinträchtigen. Die QDY-HS2-Serie ist mit optimierten Komponenten und präzisen Montageprozessen ausgestattet, um einen reibungslosen Betrieb zu gewährleisten.

Ein stabiler Betrieb trägt zur Verlängerung der Lebensdauer und zur Reduzierung des Wartungsaufwands bei, wodurch sich das Produkt für langfristige industrielle Anwendungen eignet.

Quelle: Die technischen Vorteile basieren auf den Prinzipien der Oberwellenübertragung und der Anwendungserfahrung der Produkte von Qiandeyi Transmission Technology.

4. Anwendungen von QDY-HS2 Harmonic-Getrieben in industriellen Bereichen

Mit der Weiterentwicklung intelligenter Fertigungstechnologien steigt der Bedarf an präziseren und zuverlässigeren Antriebskomponenten. Die Harmonic-Getriebe der QDY-HS2-Serie sind für Anwendungen konzipiert, bei denen Präzision, Stabilität und kompakte Bauweise entscheidend sind.

Das Produkt findet breite Anwendung in der Industrierobotik, bei kollaborativen Robotern, CNC-Maschinen, Halbleitermaschinen, Anlagen für neue Energien, automatisierten Produktionssystemen und Präzisionsprüfgeräten.

Industrieroboter und Roboterarme

Industrieroboter benötigen Getriebe, die eine präzise Positionierung und ein stabiles Drehmoment gewährleisten. Da Robotergelenke oft tausende wiederholte Bewegungen täglich ausführen, muss das Getriebe zuverlässig funktionieren.

Die Harmonic-Getriebe der QDY-HS2-Serie eignen sich für Robotergelenke, Schweißroboter, Montageroboter und Materialhandhabungsroboter. Ihr geringes Spiel und ihre hohe Präzision tragen zu einer stabilen Bewegungsgenauigkeit der Roboter bei.

Kollaborative Roboter

Kollaborative Roboter benötigen leichte und kompakte Komponenten, da sie für flexible Arbeitsumgebungen konzipiert sind.

Die kompakte Bauweise der QDY-HS2 Harmonic Gear Reducer ermöglicht eine einfachere Integration in Robotergelenke bei gleichzeitiger Aufrechterhaltung einer präzisen Bewegungssteuerung.

CNC-Werkzeugmaschinen und Präzisionsgeräte

CNC-Maschinen benötigen eine stabile Drehbewegung und präzise Positionierung, um die Bearbeitungsqualität zu gewährleisten. Die Übertragungsgenauigkeit beeinflusst die Bearbeitungsergebnisse direkt.

Die QDY-HS2-Serie kann in Drehtischen, Präzisionsbearbeitungssystemen und automatisierten Bearbeitungsanlagen eingesetzt werden, die eine zuverlässige Bewegungsübertragung erfordern.

Halbleiterfertigungsanlagen

Die Halbleiterproduktion erfordert äußerst präzise Bewegungen, da bereits kleine Fehler die Fertigungsergebnisse beeinträchtigen können.

Die Harmonic-Getriebe der QDY-HS2-Serie bieten Lösungen für stabile Bewegungsabläufe in Wafer-Handling-Systemen, Präzisionsprüfgeräten und automatisierten Halbleiterproduktionslinien.

Neue Energieausrüstung

Die Entwicklung neuer Energiebranchen hat die Nachfrage nach hochpräzisen Automatisierungsanlagen erhöht. Batteriefertigungssysteme, Prüfgeräte und Montagelinien erfordern eine stabile Bewegungssteuerung und zuverlässige Übertragungsleistung.

Die Harmonic-Getriebe QDY-HS2 bieten präzise Lösungen für die Bewegungssteuerung von Anlagen zur Erzeugung neuer Energien und tragen so zur Verbesserung der Anlagenstabilität und der Produktionskonstanz bei.

Automatisierte Produktionslinien

Moderne automatisierte Produktionslinien benötigen Getriebekomponenten, die dauerhaft und hochzuverlässig arbeiten können. Montageroboter, Inspektionsmaschinen und intelligente Fertigungssysteme sind auf eine präzise Bewegungssteuerung angewiesen.

Die Harmonic-Getriebe QDY-HS2 sorgen für eine gleichmäßige Bewegung, eine präzise Positionierung und eine stabile Drehmomentabgabe bei automatisierten Produktionssystemen.

Präzisionsprüfgeräte

Präzisionsprüfgeräte erfordern eine äußerst genaue Bewegung, da bereits kleine Positionierungsfehler die Messergebnisse beeinflussen können.

Dank geringem Spiel und stabiler Übertragungsleistung eignet sich die QDY-HS2-Serie für Laborautomatisierungssysteme, Inspektionsmaschinen und Präzisionsprüfgeräte.

Quelle: Die Anwendungsinformationen basieren auf den Produkterfahrungen von Qiandeyi Transmission Technology und den Anforderungen der industriellen Automatisierung.

5. Fertigungsprozess und Qualitätskontrolle der QDY-HS2 Harmonic-Getriebe

Die Leistung eines Harmonic-Drive-Getriebes hängt von vielen Fertigungsdetails ab, darunter Materialqualität, Bearbeitungsgenauigkeit, Montagepräzision und Endprüfung. Bei Qiandeyi Transmission Technology kontrollieren wir jeden Produktionsschritt, um eine stabile und zuverlässige Produktleistung zu gewährleisten.

Bei Präzisionsgetrieben können bereits geringe Abweichungen in Bauteilgröße oder Montagegenauigkeit das Zahnflankenspiel, den Wirkungsgrad und die Lebensdauer beeinflussen. Daher wenden wir strenge Qualitätskontrollen vom Rohmaterial bis zum fertigen Produkt an.

Rohmaterialprüfung

Der Fertigungsprozess beginnt mit der Materialauswahl und -prüfung. Die Rohmaterialien werden vor Produktionsbeginn geprüft, um sicherzustellen, dass sie die Anforderungen an die mechanische Leistungsfähigkeit und die Verarbeitung erfüllen.

Zuverlässige Materialien tragen zur Verbesserung der Bauteilfestigkeit, der Verschleißfestigkeit und der langfristigen Betriebsstabilität bei, was für QDY-HS2 Harmonic Gear Reducer, die in industriellen Umgebungen eingesetzt werden, von großer Bedeutung ist.

Präzisionskomponentenfertigung

Der Wellengenerator, die flexible Keilwelle und die Rundkeilwelle sind die Kernkomponenten des Harmonic-Gear-Untersetzungsgetriebes. Ihre Bearbeitungsgenauigkeit beeinflusst die Getriebeleistung unmittelbar.

Wir legen Wert auf Bearbeitungsgenauigkeit und Bauteilkonsistenz, um ein reibungsloses Zusammenwirken der Innenteile und einen stabilen Betrieb zu gewährleisten.

Montage- und Justierungsprozess

Während der Montage kontrollieren unsere Techniker sorgfältig die Bauteilübereinstimmung, das interne Spiel, den Schmierzustand und die Montagegenauigkeit.

Eine korrekte Montage trägt dazu bei, dass die QDY-HS2 Harmonic Gear Reducer ein geringes Zahnflankenspiel, einen ruhigen Lauf und eine zuverlässige Drehmomentabgabe auch bei langfristiger Nutzung gewährleisten.

Leistungstests vor der Auslieferung

Vor dem Versand durchläuft jedes QDY-HS2 Harmonic Gear Reducer professionelle Prüfverfahren, um Produktqualität und Leistungsfähigkeit zu gewährleisten.

• Prüfung der Übertragungsgenauigkeit

• Spielmessung

• Drehmomentleistungsprüfung

• Betriebsgeräuschprüfung

• Schwingungsprüfung

• Überprüfung der Belastbarkeit

• Zuverlässigkeitsbewertung

Quelle: Die Informationen zur Qualitätsprüfung basieren auf den Fertigungsverfahren von Qiandeyi Transmission Technology.

6. Produktionszyklus, Lieferstandards, Zahlungsmethoden und Verpackung

Für internationale Industriekunden sind Produktqualität und Lieferzuverlässigkeit gleichermaßen wichtig. Wir bieten einen Komplettservice von der technischen Kommunikation und Produktauswahl über die Fertigung und Qualitätskontrolle bis hin zum Versand.

Produktionszyklus

Der Standardproduktionszyklus für QDY-HS2 Harmonic Gear Reducers beträgt im Allgemeinen 15–30 Tage.

Kundenspezifische Produkte benötigen in der Regel 30–45 Tage, abhängig vom Untersetzungsverhältnis, dem Nenndrehmoment, den Einbauabmessungen, den Anforderungen an das Zahnflankenspiel, dem Präzisionsgrad, der Anwendungsumgebung und der Bestellmenge.

Quelle: Die Produktions- und Lieferinformationen basieren auf den Serviceprozessen von Qiandeyi Transmission Technology.

Zahlungsmethoden

Wir bieten flexible Zahlungslösungen, die auf die jeweiligen Projektanforderungen abgestimmt sind. Die Standardzahlungsmethode für QDY-HS2 Harmonic Gear Reducer ist die Banküberweisung (T/T).

Bei Großaufträgen, langfristigen Kooperationsprojekten oder kundenspezifischen Anwendungen für Automatisierungsanlagen können die Zahlungsbedingungen per Akkreditiv je nach Kundenwunsch besprochen werden.

Während der Zusammenarbeit pflegen wir eine klare Kommunikation hinsichtlich technischer Spezifikationen, Produktionsfortschritt, Inspektionsergebnisse und Versandmodalitäten, um eine reibungslose Projektabwicklung zu gewährleisten.

Transportlösungen

Je nach Bestimmungsort, Bestellmenge und Lieferanforderungen bieten wir verschiedene internationale Transportmethoden für QDY-HS2 Harmonic Gear Reducer an.

Internationaler Expressversand: Geeignet für dringende Bestellungen und Kleinmengensendungen, die eine schnelle Lieferung erfordern.

Luftfracht: Geeignet für Kunden, die kürzere Transportzeiten und einen schnelleren Projektfortschritt benötigen.

Seefracht: Geeignet für große Bestellmengen, die einen wirtschaftlichen internationalen Transport erfordern.

Schienentransport: Geeignet für bestimmte internationale Strecken, die eine stabile Zustellleistung erfordern.

Sichere Verpackung für den internationalen Versand

Die Harmonic-Getriebe QDY-HS2 enthalten Präzisionsbauteile, daher ist eine professionelle Verpackung erforderlich, um die Genauigkeit und das Aussehen des Produkts während des Transports zu schützen.

Jedes Reduzierstück ist mit stoßfestem Schaumstoff, feuchtigkeitsdichten, versiegelten Beuteln und separaten Kartons verpackt. Bei größeren Bestellmengen verwenden wir Export-Holzkisten oder Palettenverpackungen, um einen besseren Schutz zu gewährleisten.

Diese Verpackungsmethoden helfen, Schäden durch Vibrationen, Stöße, Feuchtigkeit und unsachgemäße Handhabung während des Langstreckentransports zu vermeiden und gewährleisten so, dass die Produkte sicher beim Kunden ankommen.

7. Warum Sie sich für die Getriebetechnologie von Qiandeyi für die Harmonic-Getriebe QDY-HS2 entscheiden sollten

Bei der Auswahl eines Lieferanten für Harmonic-Drive-Getriebe geht es nicht nur um Produktspezifikationen. Für Hersteller von Automatisierungsanlagen sind stabile Qualität, technischer Support, Fertigungserfahrung und Lieferfähigkeit wichtige Faktoren für eine langfristige Zusammenarbeit.

Qiandeyi Transmission Technology (Suzhou) Co., Ltd. wurde 2013 gegründet und hat ihren Sitz in Huaqiao, Kunshan, Provinz Jiangsu. Wir integrieren Forschung und Entwicklung, Fertigung, Vertrieb und Service, um unseren Kunden weltweit intelligente Antriebslösungen aus einer Hand anzubieten.

Unser Fokus liegt auf Präzisionsantriebsprodukten, darunter Planetengetriebe, Harmonic-Drive-Getriebe, Hohlrotationsplattformen, RV-Getriebe, Kommutatoren, Verteiler, Gelenkmodule und Schneckengetriebe.

Unsere Produkte finden breite Anwendung in Industrierobotern, CNC-Maschinen, automatisierten Produktionslinien, Logistiksystemen, Anlagen für neue Energien, Halbleiteranlagen und intelligenten Fertigungsanwendungen.

Berufserfahrung in der Fertigung

Präzisions-Harmonikgetriebe erfordern fundierte Fertigungserfahrung, da bereits kleine Unterschiede in der Bearbeitungsgenauigkeit Auswirkungen auf das Zahnflankenspiel, den Wirkungsgrad und die Lebensdauer haben können.

Unser Kernteam in der Produktion verfügt über mehr als 20 Jahre Branchenerfahrung. Wir verstehen die Anforderungen von Herstellern von Automatisierungsanlagen und optimieren kontinuierlich unsere Fertigungsprozesse, um stabile Übertragungslösungen zu bieten.

Von der Optimierung des Produktdesigns und der Komponentenbearbeitung bis hin zur Montagejustierung und Endkontrolle wird jeder Schritt sorgfältig kontrolliert, um eine gleichbleibende Produktleistung zu gewährleisten.

Strenges Qualitätsmanagementsystem

Qiandeyi Transmission Technology ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert. Diese Managementsysteme unterstützen die kontinuierliche Verbesserung der Produktqualität, des Umweltmanagements und der Produktionssicherheit.

Wir wenden eine umfassende Qualitätskontrolle an, die von der Rohmaterialprüfung über die Präzisionsbearbeitung und die Komponentenmontage bis hin zur Endproduktprüfung reicht.

Vor der Auslieferung müssen alle QDY-HS2 Harmonic Gear Reducer professionellen Tests unterzogen werden, um die Getriebegenauigkeit, das Zahnflankenspiel, das Drehmoment, die Vibrationen, die Geräuschentwicklung und die Zuverlässigkeit zu überprüfen.

Kundenspezifische Getriebelösungen

Verschiedene Branchen stellen unterschiedliche Anforderungen an Bewegungssteuerungssysteme. Ein geeignetes Harmonic-Getriebe muss auf die Anlagenstruktur, die Betriebsbedingungen und die Leistungsziele abgestimmt sein.

Unser Ingenieurteam bietet maßgeschneiderte Unterstützung basierend auf:

• Anforderungen an das Reduktionsverhältnis

• Nenndrehmomentanforderungen

• Einbauabmessungen

• Anforderungen an das Rückschlagspiel

• Anforderungen an die Positionierungsgenauigkeit

• Betriebsumgebung

• Kontinuierliche Arbeitsbedingungen

Quelle: Die Angaben zur Unternehmensleistung basieren auf der Fertigungserfahrung und dem Service-System von Qiandeyi Transmission Technology.

8. Häufig gestellte Fragen zu QDY-HS2 Harmonic Gear Reduziergetrieben

Frage 1: Was sind QDY-HS2 Harmonic Gear Reducer?

QDY-HS2 Harmonic Gear Reducers sind Präzisionsgetriebekomponenten, die für Anwendungen entwickelt wurden, die hohe Genauigkeit, geringes Spiel, eine kompakte Bauweise und eine stabile Bewegungssteuerung erfordern.

Das Produkt nutzt die Technologie der harmonischen Kraftübertragung mit einem Wellengenerator, einer flexiblen Keilwelle und einer kreisförmigen Keilwellenstruktur, um eine präzise Drehzahlreduzierung und Drehmomentübertragung zu erreichen.

Frage 2: Was sind die Vorteile der QDY-HS2 Harmonic Gear Reducer?

Zu den Hauptvorteilen zählen eine hohe Übertragungsgenauigkeit, geringes Spiel, ein hohes Untersetzungsverhältnis, eine kompakte Bauweise, ein stabiles Drehmoment, geringe Vibrationen und eine lange Lebensdauer.

Diese Eigenschaften machen die QDY-HS2-Serie geeignet für Robotergelenke, Präzisionsautomatisierungsanlagen, CNC-Systeme und intelligente Fertigungsanwendungen.

Frage 3: Wie wähle ich die passenden QDY-HS2 Harmonic Gear Reducer aus?

Bei der Auswahl des richtigen Harmonic-Gear-Untersetzungsgetriebes müssen mehrere wichtige Faktoren berücksichtigt werden, darunter Untersetzungsverhältnis, Nenndrehmoment, Eingangsdrehzahl, Ausgangslast, Einbaumaße, Anforderungen an das Zahnflankenspiel, Positioniergenauigkeit und Arbeitsumgebung.

Unterschiedliche Anwendungen stellen unterschiedliche Leistungsanforderungen. Beispielsweise liegt der Fokus bei Robotergelenken üblicherweise auf geringem Spiel, kompakter Bauweise und hoher Positioniergenauigkeit, während automatisierte Produktionsanlagen einen stabilen Betrieb und eine lange, kontinuierliche Betriebsdauer erfordern.

Unser Ingenieurteam kann die Ausrüstungsanforderungen des Kunden analysieren und die am besten geeigneten QDY-HS2 Harmonic Gear Reducer entsprechend den tatsächlichen Anwendungsbedingungen empfehlen.

Frage 4: Können die Harmonic Gear Reducer QDY-HS2 individuell angepasst werden?

Ja. Wir bieten maßgeschneiderte Lösungen für Harmonic-Getriebe an, die auf unterschiedliche Anlagenstrukturen und Anwendungsanforderungen abgestimmt sind.

Zu den Anpassungsmöglichkeiten gehören Untersetzungsverhältnis, Nenndrehmoment, Einbaustruktur, Abtriebsanschluss, Spiel, Präzisionsanforderungen, Schmierbedingungen und spezielle Arbeitsumgebungen.

Durch das Verständnis der gesamten Betriebsbedingungen der Kundengeräte helfen wir den Kunden bei der Auswahl von Getriebeprodukten, die eine bessere Leistung und eine längere Lebensdauer erzielen.

Frage 5: In welchen Branchen werden QDY-HS2 Harmonic Gear Reducer eingesetzt?

Die QDY-HS2 Harmonic-Getriebe werden in Branchen, die eine präzise und zuverlässige Bewegungsübertragung erfordern, häufig eingesetzt, darunter:

• Industrieroboter und Roboterarme

• Kollaborative Roboter

• CNC-Werkzeugmaschinen

• Automatisierte Produktionslinien

• Halbleiterfertigungsanlagen

• Neue Energieerzeugungsanlagen

• Präzisionsprüfsysteme

• Intelligente Fertigungsanlagen

Frage 6: Wie sieht der Produktionszyklus der QDY-HS2 Harmonic Gear Reducer aus?

Der Standardproduktionszyklus für QDY-HS2 Harmonic Gear Reducers beträgt im Allgemeinen 15–30 Tage.

Kundenspezifische Produkte benötigen in der Regel 30–45 Tage, abhängig vom Untersetzungsverhältnis, den Drehmomentanforderungen, den Einbauabmessungen, den Genauigkeitsanforderungen, der Anwendungsumgebung und der Bestellmenge.

Wir stellen klare Produktionspläne bereit und halten die Kommunikation während der Fertigung aufrecht, um die Projektplanung und Liefervereinbarungen unserer Kunden zu unterstützen.

F7: Wie stellen Sie die Qualität der QDY-HS2 Harmonic Gear Reducers sicher?

Wir setzen während des gesamten Fertigungsprozesses eine umfassende Qualitätskontrolle ein. Von der Rohmaterialprüfung über die Präzisionsbearbeitung und die Komponentenmontage bis hin zur Endprüfung wird jeder Produktionsschritt sorgfältig überwacht.

Vor dem Versand wird jedes QDY-HS2 Harmonic Gear Reducer-Getriebe auf Übertragungsgenauigkeit, Zahnflankenspiel, Betriebsgeräusche, Vibrationen, Drehmomentleistung, Belastbarkeit und Zuverlässigkeit geprüft.

Professionelle Produktionsanlagen, präzise Prüfgeräte und erfahrene Techniker tragen dazu bei, eine gleichbleibende Produktqualität und eine konstante Leistung zu gewährleisten.

Frage 8: Welche Zahlungs- und Transportmöglichkeiten stehen zur Verfügung?

Die Standardzahlungsmethode für QDY-HS2 Harmonic-Getriebe ist die Banküberweisung (T/T). Bei Großprojekten oder langfristigen Kooperationsaufträgen können die Zahlungsbedingungen per Akkreditiv (L/C) nach Kundenwunsch vereinbart werden.

Zu den Transportmethoden gehören internationaler Expressversand, Luftfracht, Seefracht und Schienentransport. Wir wählen die passende Logistiklösung je nach Zielort, Lieferzeit und Bestellmenge aus.

Die Produkte werden durch stoßfesten Schaumstoff, feuchtigkeitsdichte, versiegelte Beutel, separate Kartons und Export-Holzkisten oder Palettenverpackungen für Massenlieferungen geschützt.

9. Fazit zu den QDY-HS2 Harmonic-Getrieben

Die Harmonic-Getriebe der QDY-HS2-Serie bieten eine zuverlässige und präzise Getriebelösung für industrielle Automatisierung, Robotik und intelligente Fertigungsanwendungen.

Mit Vorteilen wie hochpräziser Kraftübertragung, geringem Spiel, kompakter Bauweise, hohem Untersetzungsverhältnis, stabilem Drehmomentausgang und langer Lebensdauer trägt die QDY-HS2-Serie zur Verbesserung der Genauigkeit und Betriebssicherheit der Anlagen bei.

Bei Anwendungen wie Industrierobotern, kollaborativen Robotern, CNC-Maschinen, Halbleitersystemen, Anlagen zur Herstellung neuer Energien und Präzisionsautomatisierungssystemen hat die Wahl eines geeigneten Harmonic-Gear-Getriebes direkten Einfluss auf die Maschinenleistung und die Produktionseffizienz.

Bei Qiandeyi Transmission Technology vereinen wir professionelle Fertigungserfahrung, fortschrittliche Produktionsprozesse, präzise Prüfgeräte und ein strenges Qualitätsmanagement, um unseren Kunden weltweit zuverlässige Getriebelösungen anzubieten.

Ob Kunden Standard-QDY-HS2-Harmonikgetriebe oder kundenspezifische Harmonic-Getriebelösungen benötigen, unser Team bietet technischen Support, Unterstützung bei der Produktauswahl und einen zuverlässigen Lieferservice zur Unterstützung verschiedener Automatisierungsprojekte.
