Einführung in den Harmonic Reducer QDY-CS1

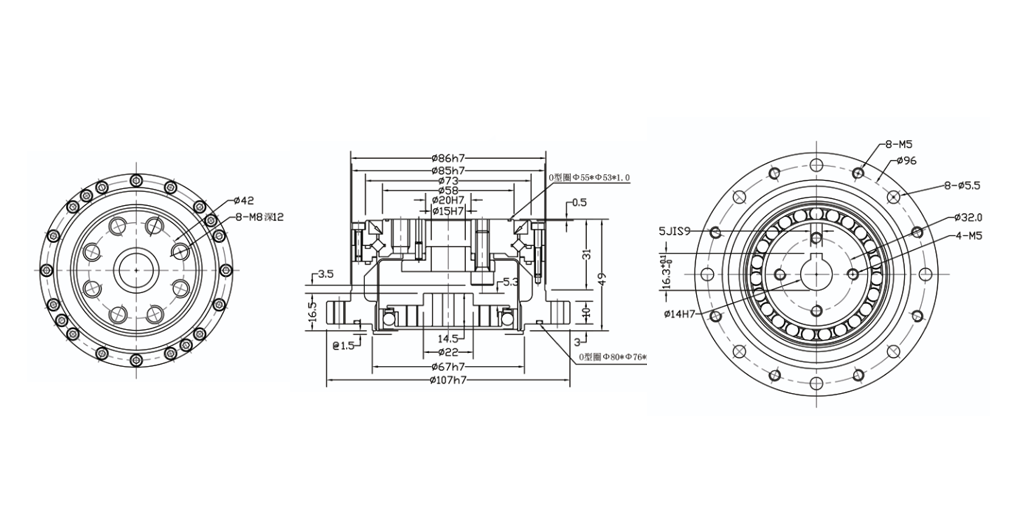

Das Biegeelement der QDY-CS1-Serie verfügt über eine becherförmige standardmäßige zylindrische Struktur. Die Eingangswelle passt direkt in die Innenbohrung des Wellengenerators und ist über eine Passfeder oder Schraube verbunden. Es wird im Allgemeinen mit fixiertem starren Radende und abgehendem flexiblem Radende verwendet.

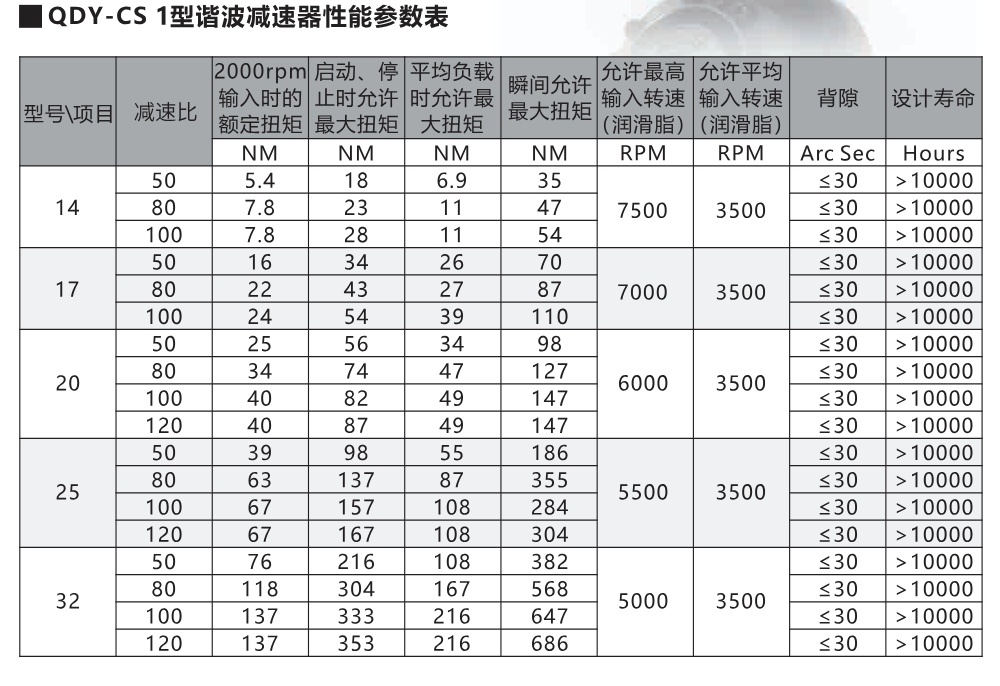

QDY-CS1 Harmonic Reducer Leistungsparametertabelle

Produkteinführung:

Harmonische Untersetzungsgetriebe bestehen aus einem festen Innenzahnrad, einem flexiblen Zahnrad und einem Wellengenerator, der eine radiale Verformung des flexiblen Zahnrads verursacht. Harmonische Untersetzungsgetriebe sind eine neue Art von Übertragungsstruktur unter den Untersetzungsgetrieben. Sie nutzen die kontrollierbare elastische Verformungswelle, die vom flexiblen Zahnrad erzeugt wird, um eine relative Zahnfehlausrichtung zwischen den Zähnen des starren und flexiblen Zahnrads zu verursachen und so Kraft und Bewegung zu übertragen. Diese Übertragungsmethode unterscheidet sich grundlegend von der gewöhnlichen Zahnradübertragung und verfügt über einzigartige Eigenschaften in der Eingriffstheorie, der Satzberechnung und dem strukturellen Design. Harmonische Untersetzungsgetriebe bieten Vorteile wie hohe Präzision und hohe Belastbarkeit. Im Vergleich zu herkömmlichen Reduzierstücken verbrauchen sie 50 % weniger Material und reduzieren ihr Volumen und Gewicht um mindestens ein Drittel.

Kernfunktionen:

Klein und leicht; Hohe Übertragungspräzision; Großes Übersetzungsverhältnis; Einfache und kompakte Struktur, einfache Installation; Hohe Tragfähigkeit, geeignet zur Bewegungsübertragung auf engstem Raum; Hohe Übertragungseffizienz, reibungsloser Betrieb.

Produkteigenschaften:

Hohe dynamische Präzision und genaue Steuerung: Durch den Mehrzahneingriff wird eine Fehlermittelung erreicht, was zu kleinen Übertragungsfehlern führt und einen spielfreien oder spielarmen Eingriff ermöglicht. Das Rückwärtsgetriebe hat keinen Leerhub und sorgt so für eine hervorragende Positionierungsgenauigkeit.

Großer Übersetzungsverhältnisbereich und starke Anpassungsfähigkeit: Einstufige Übersetzungsverhältnisse können 30 bis 320 erreichen, und zweistufige Übersetzungsverhältnisse können Tausende erreichen, wodurch unterschiedliche Geschwindigkeitsanforderungen ohne komplexe Übertragungsketten erfüllt werden.

Hohe Belastbarkeit und hohe Zuverlässigkeit: Die Zahnoberflächen stehen im Flächenkontakt, wodurch eine gleichmäßige Kraftverteilung entsteht. Das flexible Rad besteht aus hochfesten Materialien und gewährleistet so eine hohe Tragfähigkeit.

Kompakte Struktur und leichtes Design: Bestehend aus nur drei Kernkomponenten – einem starren Rad, einem flexiblen Rad und einem Wellengenerator – ist es klein und leicht und erleichtert die Installation auf engstem Raum.

Reibungslose Übertragung und hoher Wirkungsgrad: Durch das allmähliche Ein- und Ausfahren der Zahnradzähne werden Stöße vermieden, was zu geringen Betriebsgeräuschen und Vibrationen führt.

Einzigartige Funktionsmerkmale und breite Anwendbarkeit: Das koaxiale Design der Eingangs- und Ausgangswellen erleichtert die einfache Installation und sorgt für eine hohe Übertragungsstabilität.

Anwendungsbeispiele

Sechsachsige/mehrachsige Industrieroboter, CNC-Drehtische, Laserschneiden

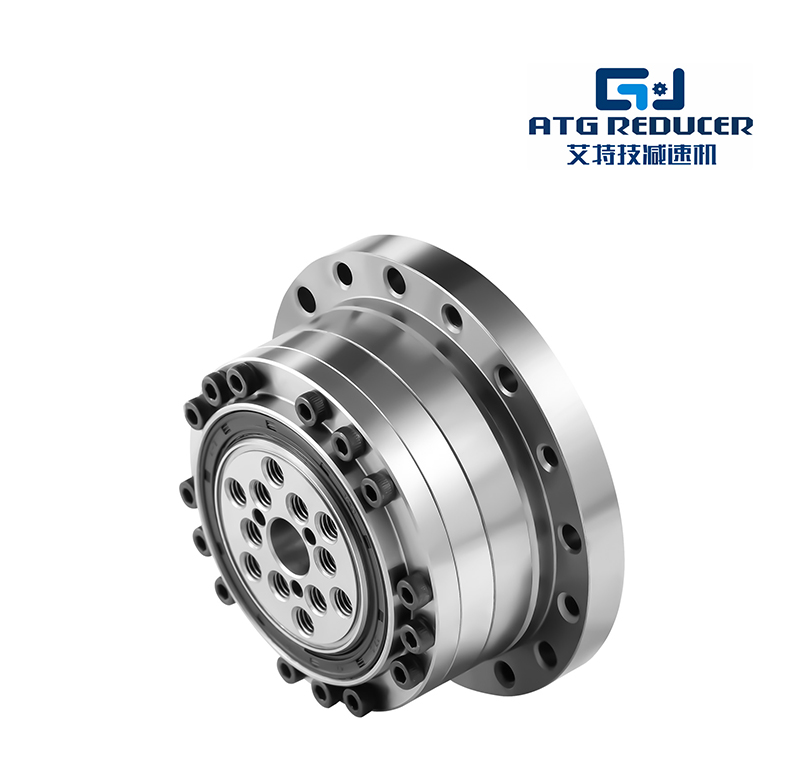

Harmonische Untersetzungsgetriebe QDY-CS1 für präzise Bewegungssteuerung und intelligente Automatisierung

Bei Qiandeyi Transmission Technology (Suzhou) Co., Ltd. sind wir auf die Forschung, Entwicklung, Herstellung und den Service von Präzisionsübertragungskomponenten für intelligente und automatisierte Geräte spezialisiert. Seit unserer Gründung im Jahr 2013 konzentrieren wir uns auf die Bereitstellung zuverlässiger Antriebslösungen für Kunden in den Bereichen Industrierobotik, CNC-Ausrüstung, automatisierte Produktionslinien, Logistiksysteme, neue Energieausrüstung und andere fortschrittliche Fertigungsindustrien.

Unsere harmonischen Untersetzungsgetriebe QDY-CS1 sind für Anwendungen konzipiert, die eine hochpräzise Übertragung, geringes Spiel, kompakte Struktur, hohe Drehmomentdichte und stabilen Betrieb erfordern. Durch die Kombination fortschrittlicher harmonischer Antriebstechnologie mit strengen Herstellungsprozessen bieten wir Präzisionsübertragungsprodukte, die Automatisierungsgeräten dabei helfen, präzise Bewegungen und zuverlässige Leistung zu erzielen.

Die moderne Fertigung wird immer schneller und intelligenter. Roboter, automatisierte Maschinen und Präzisionsproduktionssysteme erfordern Getriebekomponenten, die die Genauigkeit bei wiederholten Bewegungen, Hochgeschwindigkeitsbetrieb und langen Arbeitszyklen aufrechterhalten können. Die Leistung des Reduzierstücks wirkt sich direkt auf die Positionierungsgenauigkeit, Produktionseffizienz und Gerätezuverlässigkeit aus.

Die harmonischen Untersetzungsgetriebe QDY-CS1 verwenden eine präzise harmonische Übertragungsstruktur, die aus einem Wellengenerator, einem Flex-Spline und einem Circular-Spline besteht. Durch kontrollierte elastische Verformung und präzisen Zahneingriff erreicht das Produkt ein hohes Untersetzungsverhältnis, eine hervorragende Positionierungsgenauigkeit und eine reibungslose Drehmomentübertragung in einem kompakten Gehäuse.

Wir bieten sowohl Standard- als auch kundenspezifische QDY-CS1 Harmonic-Getriebe entsprechend den unterschiedlichen Anwendungsanforderungen an. Unser Ingenieurteam bewertet wichtige Parameter wie Untersetzungsverhältnis, Nenndrehmoment, Einbaumaße, Spielanforderungen, Betriebsbedingungen und Präzisionsstufen, um geeignete Getriebelösungen bereitzustellen.

1. Produkteinführung der harmonischen Untersetzungsgetriebe QDY-CS1

Die QDY-CS1 Harmonic Gear Reducer sind Präzisionsgetriebekomponenten, die für intelligente Automatisierungssysteme entwickelt wurden. Sie wurden entwickelt, um die steigende Nachfrage nach präziser Bewegungssteuerung in Branchen wie der Robotik, der Halbleiterfertigung, der CNC-Bearbeitung und intelligenten Produktionslinien zu erfüllen.

Im Gegensatz zu herkömmlichen Untersetzungsgetrieben, die auf einer starren Getriebeübertragung basieren, verwenden harmonische Untersetzungsgetriebe eine flexible Verformungstechnologie. Dieses Design ermöglicht den gleichzeitigen Eingriff mehrerer Zähne, wodurch die Übertragungsgenauigkeit verbessert und mechanische Fehler reduziert werden.

Die QDY-CS1-Serie besteht aus drei Hauptkomponenten:

• Wellengenerator: Erzeugt eine kontrollierte Verformung des Flex-Splines und überträgt die eingegebene Bewegung.

• Flex Spline: Eine flexible Komponente, die durch elastische Verformung eine präzise Bewegungsübertragung erreicht.

• Circular Spline: Eine starre Getriebekomponente, die mit dem Flex-Spline zusammenarbeitet, um die Geschwindigkeit vollständig zu reduzieren.

Durch das Zusammenspiel dieser Komponenten erreichen die harmonischen Untersetzungsgetriebe QDY-CS1 eine hochpräzise Übertragung, eine geringe Spielleistung, eine stabile Drehmomentabgabe und eine lange Lebensdauer.

Bei Industrierobotern, kollaborativen Robotern, Präzisionsmaschinen und automatisierten Geräten ist die Übertragungsgenauigkeit einer der wichtigsten Faktoren, die sich auf die endgültige Geräteleistung auswirken. Ein zuverlässiges harmonisches Untersetzungsgetriebe trägt dazu bei, dass Maschinen reibungsloser arbeiten und eine gleichbleibende Produktionsqualität aufrechterhalten.

Hauptmerkmale der harmonischen Untersetzungsgetriebe QDY-CS1

Hochpräzises Getriebe: Die harmonische Antriebsstruktur sorgt für eine präzise Bewegungssteuerung und unterstützt Präzisionspositionierungsanwendungen.

Geringes Spiel: Das optimierte Design reduziert das Getriebespiel und verbessert die Wiederholgenauigkeit der Positionierung.

Hohes Untersetzungsverhältnis: Die kompakte Struktur ermöglicht eine große Geschwindigkeitsreduzierung bei begrenztem Bauraum.

Hohe Drehmomentdichte: Der Eingriff mehrerer Zähne verbessert die Lastverteilung und sorgt für eine stabile Ausgangsleistung.

Kompaktes Design: Durch die geringe Größe und die leichte Struktur eignet es sich für Robotergelenke und Präzisionsautomatisierungssysteme.

Zuverlässiger Betrieb: Strenge Fertigungskontrollen und Testverfahren gewährleisten eine stabile Leistung unter kontinuierlichen Arbeitsbedingungen.

Quelle: Die technischen Eigenschaften basieren auf den Prinzipien der harmonischen Übertragung und der Produktentwicklungserfahrung von Qiandeyi Transmission Technology.

2. Funktionsprinzip und struktureller Aufbau der harmonischen Untersetzungsgetriebe QDY-CS1

Das Funktionsprinzip der harmonischen Untersetzungsgetriebe QDY-CS1 basiert auf der harmonischen Übertragungstechnologie. Das System nutzt eine kontrollierte elastische Verformung, um eine präzise Geschwindigkeitsreduzierung und Kraftübertragung zu erreichen.

Wenn die Eingangswelle den Wellengenerator antreibt, ändert der Wellengenerator die Form des Flex-Splines. Dadurch entsteht ein kontinuierlicher Eingriff zwischen Flex-Spline und Circular-Spline, wodurch der erforderliche Reduzierungseffekt erzielt wird.

Da der Flex-Spline und der Circular-Spline eine unterschiedliche Anzahl an Zähnen haben, kann das Reduzierstück ein hohes Untersetzungsverhältnis bei gleichzeitig kompakter Struktur erreichen.

Diese einzigartige Übertragungsmethode bietet Vorteile wie geringes Spiel, hohe Positioniergenauigkeit, reibungslose Bewegung und stabile Drehmomentübertragung.

Strukturelle Vorteile der harmonischen Übertragung

Die einzigartige Getriebestruktur der QDY-CS1 Harmonic Gear Reducer ermöglicht den gleichzeitigen Eingriff mehrerer Getriebezähne während des Betriebs. Im Vergleich zu vielen herkömmlichen Übertragungsmethoden verbessert dieses Design die Kontaktleistung und verteilt die übertragene Kraft gleichmäßiger.

Diese Mehrzahn-Eingriffsstruktur ermöglicht es dem Untersetzungsgetriebe, eine höhere Drehmomentkapazität zu erreichen und gleichzeitig eine kompakte Größe beizubehalten. Es eignet sich besonders für Anwendungen, bei denen der Platz für die Ausrüstung begrenzt ist, aber eine hohe Bewegungsgenauigkeit erforderlich ist.

Das präzise Zusammenspiel von Wellengenerator, Flex-Spline und Circular-Spline reduziert Übertragungsfehler und verbessert die Gesamtstabilität des Bewegungssteuerungssystems.

Quelle: Strukturinformationen basieren auf harmonischen Getriebeprinzipien.

3. Technische Vorteile der harmonischen Untersetzungsgetriebe QDY-CS1

Bei Qiandeyi Transmission Technology wissen wir, dass ein Präzisionsgetriebe nicht nur ein mechanisches Getriebeteil, sondern auch eine Schlüsselkomponente ist, die die Leistung eines gesamten Automatisierungssystems beeinflusst.

Aus diesem Grund konzentrieren wir uns auf jedes Fertigungsdetail, einschließlich der Genauigkeit der Komponentenverarbeitung, der Montagekontrolle, Leistungstests und der Produktzuverlässigkeit. Die harmonischen Untersetzungsgetriebe QDY-CS1 wurden entwickelt, um die Anforderungen hochpräziser Bewegungssteuerungsanwendungen zu erfüllen.

Hochpräzise Bewegungssteuerung

Präzise Bewegungen sind für Industrieroboter, CNC-Geräte und automatisierte Systeme unerlässlich. Selbst ein kleiner Übertragungsfehler kann die Produktqualität und die Maschineneffizienz beeinträchtigen.

Die harmonischen Untersetzungsgetriebe QDY-CS1 bieten eine genaue Bewegungssteuerung durch eine optimierte harmonische Übertragungsstruktur und eine präzise Komponentenanpassung. Dies trägt dazu bei, dass Maschinen eine stabile Positionierung und einen wiederholbaren Betrieb erreichen.

Spielarme Leistung

Spiel ist ein wichtiger Faktor in Präzisionsbewegungssystemen. Ein zu großer mechanischer Spielraum kann zu Positionierungsfehlern führen und die Reaktionsleistung beeinträchtigen.

Die harmonischen Untersetzungsgetriebe QDY-CS1 nutzen Präzisionsfertigungstechnologie, um das Getriebespiel zu reduzieren und Anwendungen zu unterstützen, die wiederholte Bewegungen mit hoher Genauigkeit erfordern.

Hohe Drehmomentdichte

Moderne Automatisierungsgeräte erfordern eine höhere Leistung auf kleinerem Bauraum. Ein Untersetzungsgetriebe mit hoher Drehmomentdichte kann eine höhere Ausgangsleistung bieten, ohne die Maschinengröße zu erhöhen.

Durch den Eingriff mehrerer Zähne und das optimierte Innendesign sorgen die harmonischen Untersetzungsgetriebe QDY-CS1 für eine stabile Drehmomentübertragung und einen zuverlässigen Betrieb unter verschiedenen Lastbedingungen.

Kompakte und leichte Struktur

Platzeinsparung ist eine wichtige Anforderung für Robotersysteme und Präzisionsautomatisierungsgeräte. Die kompakte Bauweise harmonischer Untersetzungsgetriebe ermöglicht es Ingenieuren, kleinere und flexiblere Maschinen zu bauen.

Die QDY-CS1-Serie bietet eine hohe Reduktionsleistung in einem kompakten Gehäuse und eignet sich daher für Robotergelenke, mechanische Arme und Präzisionsbewegungsplattformen.

Reibungsloser Betrieb und lange Lebensdauer

Viele Industriemaschinen laufen über lange Zeiträume ununterbrochen. Eine stabile Getriebeleistung trägt dazu bei, den Wartungsaufwand zu reduzieren und die Produktionseffizienz zu verbessern.

Die harmonischen Untersetzungsgetriebe QDY-CS1 werden unter strengen Qualitätskontrollverfahren hergestellt und vor dem Versand auf Genauigkeit, Spiel, Vibration, Geräuschentwicklung, Drehmomentleistung und Zuverlässigkeit getestet.

Quelle: Der Leistungsvergleich basiert auf den Konstruktionsmerkmalen des Oberschwingungsreduzierers und den Anforderungen der industriellen Automatisierung.

4. Anwendungen der harmonischen Untersetzungsgetriebe QDY-CS1 in industriellen Bereichen

Die Entwicklung der intelligenten Fertigung hat die Nachfrage nach hochpräzisen Getriebekomponenten erhöht. Automatisierungsgeräte erfordern Reduzierstücke, die während langer Produktionszyklen eine genaue Bewegung, eine stabile Leistung und einen zuverlässigen Betrieb gewährleisten können.

Die harmonischen Untersetzungsgetriebe QDY-CS1 werden häufig in Branchen eingesetzt, die eine präzise Bewegungssteuerung erfordern, darunter Industrierobotik, kollaborative Roboter, CNC-Geräte, Halbleitersysteme, neue Energiegeräte und automatisierte Produktionslinien.

Industrieroboter und Roboterarme

Industrieroboter führen wiederkehrende Bewegungen wie Schweißen, Montage, Handhabung und Bearbeitung aus. Robotergelenke erfordern Übertragungskomponenten mit hoher Genauigkeit, stabiler Drehmomentabgabe und zuverlässigem Betrieb.

Die harmonischen Untersetzungsgetriebe QDY-CS1 bieten eine präzise Steuerung der Gelenkbewegung und helfen Robotersystemen, einen reibungsloseren Betrieb und eine bessere Wiederholbarkeit zu erreichen.

Kollaborative Roboter

Kollaborative Roboter erfordern leichte und kompakte Getriebelösungen, da sie flexible Bewegungen und eine genaue Steuerung benötigen.

Mit kompakter Struktur und geringem Spielverhalten eignen sich QDY-CS1 Harmonic Gear Reducer für Robotergelenke und intelligente Automatisierungsgeräte.

CNC-Werkzeugmaschinen und Präzisionsbearbeitungsgeräte

CNC-Werkzeugmaschinen erfordern eine äußerst genaue Positionierung und stabile Bewegungssteuerung, um die Bearbeitungsqualität aufrechtzuerhalten. Das Übertragungssystem hat direkten Einfluss auf die Rotationsgenauigkeit, die Verarbeitungskonsistenz und die Zuverlässigkeit der Ausrüstung.

Die harmonischen Untersetzungsgetriebe QDY-CS1 können in Drehtischen, Präzisionspositionierungssystemen und automatisierten Bearbeitungsgeräten eingesetzt werden. Ihr geringes Spiel trägt dazu bei, die Bearbeitungsgenauigkeit zu verbessern und einen stabilen Betrieb während der kontinuierlichen Bearbeitung aufrechtzuerhalten.

Ausrüstung zur Halbleiterherstellung

Die Halbleiterproduktion erfordert äußerst präzise mechanische Bewegungen, da bereits kleine Positionierungsfehler das Fertigungsergebnis beeinflussen können. Geräte für die Handhabung, Inspektion und Montage von Wafern erfordern äußerst zuverlässige Übertragungskomponenten.

Die harmonischen Untersetzungsgetriebe QDY-CS1 bieten eine präzise Bewegungssteuerung und einen reibungslosen Betrieb für Halbleiterautomatisierungssysteme und unterstützen hochpräzise Fertigungsumgebungen.

Neue Ausrüstung zur Energieherstellung

Die Entwicklung von Elektrofahrzeugen und erneuerbaren Energien hat die Nachfrage nach automatisierten Produktionsanlagen erhöht. Batteriefertigungslinien, Prüfgeräte und Montagesysteme erfordern Übertragungskomponenten mit stabiler Leistung.

Mit einem hochpräzisen Getriebe und einer kompakten Struktur verhelfen die harmonischen Untersetzungsgetriebe QDY-CS1 neuen Energiegeräten zu präzisen Bewegungen und einem zuverlässigen Langzeitbetrieb.

Automatisierte Produktionslinien

Moderne Fabriken nutzen automatisierte Produktionslinien, um die Effizienz zu verbessern, den Arbeitsaufwand zu reduzieren und eine gleichbleibende Produktqualität aufrechtzuerhalten. Diese Systeme erfordern häufig wiederholte Bewegungen und eine präzise Positionierung.

Die QDY-CS1-Serie unterstützt automatisierte Montageanlagen, Inspektionsmaschinen, Materialtransportsysteme und intelligente Fertigungslösungen mit zuverlässiger Bewegungsübertragung.

Quelle: Die Anwendungsinformationen basieren auf der Produkterfahrung von Qiandeyi Transmission Technology und den Anforderungen der industriellen Automatisierung.

5. Herstellungsprozess und Qualitätskontrolle der harmonischen Untersetzungsgetriebe QDY-CS1

Die Leistung eines harmonischen Untersetzungsgetriebes hängt von vielen Faktoren ab, darunter Materialqualität, Bearbeitungsgenauigkeit, Montagetechnologie, Schmierbedingungen und Inspektionsverfahren.

Bei Qiandeyi Transmission Technology kontrollieren wir jeden wichtigen Produktionsschritt, um sicherzustellen, dass die harmonischen Untersetzungsgetriebe QDY-CS1 unter realen industriellen Arbeitsbedingungen eine stabile Leistung beibehalten.

Bei Präzisionsgetriebeprodukten können kleine Unterschiede in der Komponentengröße oder der Baugruppenanpassung das Spiel, den Wirkungsgrad, die Geräuschentwicklung und die Lebensdauer beeinflussen. Deshalb konzentrieren wir uns auf eine detaillierte Prozesskontrolle von Beginn der Fertigung an.

Rohstoffinspektion

Zuverlässige Materialien sind die Grundlage hochwertiger Getriebekomponenten. Vor der Produktion prüfen wir die Rohstoffe auf ihre Eignung für eine präzise Verarbeitung und einen langfristigen Betrieb.

Die richtige Materialauswahl verbessert die Komponentenfestigkeit, Verschleißfestigkeit und Betriebsstabilität und trägt dazu bei, dass QDY-CS1 Harmonic-Getriebe eine zuverlässige Betriebsleistung erzielen.

Präzisionskomponentenfertigung

Der Wellengenerator, der Flex-Spline und der Circular-Spline sind die Schlüsselkomponenten der harmonischen Untersetzungsgetriebe QDY-CS1. Ihre Verarbeitungsgenauigkeit wirkt sich direkt auf die Übertragungsleistung aus.

Wir nutzen professionelle Produktionsanlagen und kontrollierte Herstellungsprozesse, um genaue Abmessungen und gleichbleibende Qualität jeder Präzisionskomponente sicherzustellen.

Montage und Einstellung

Während der Montage kontrollieren unsere Techniker sorgfältig die Übereinstimmung der Komponenten, das Innenspiel, die Schmierbedingungen und die Installationsgenauigkeit.

Durch die richtige Montageeinstellung erreichen die harmonischen Untersetzungsgetriebe QDY-CS1 eine reibungslose Übertragung, geringes Spiel und eine stabile Drehmomentabgabe.

Vollständige Leistungstests

Vor der Auslieferung wird jedes harmonische Untersetzungsgetriebe QDY-CS1 auf Leistung und Zuverlässigkeit geprüft. Diese Tests tragen dazu bei, sicherzustellen, dass das Produkt die Kundenanforderungen für Präzisionsautomatisierungsanwendungen erfüllt.

• Prüfung der Übertragungsgenauigkeit

• Spielmessung

• Überprüfung der Drehmomentleistung

• Prüfung des Betriebsgeräusches

• Vibrationsbewertung

• Überprüfung der Ladefähigkeit

• Zuverlässigkeitstests

Quelle: Die Informationen zur Qualitätsprüfung basieren auf den Herstellungs- und Prüfverfahren von Qiandeyi Transmission Technology.

6. Produktionszyklus, Lieferstandards, Zahlungsmethoden und Verpackung der harmonischen Untersetzungsgetriebe QDY-CS1

Für Industriekunden sind Produktqualität und Liefertreue wichtige Faktoren bei der Auswahl eines Präzisionsgetriebelieferanten. Bei Qiandeyi Transmission Technology bieten wir umfassende Unterstützung von der technischen Kommunikation über die Produktauswahl, Fertigung, Inspektion bis hin zur Versandvorbereitung.

Der Standardproduktionszyklus von QDY-CS1 Harmonic Gear Reducern beträgt im Allgemeinen 15–30 Tage. Maßgeschneiderte Produkte benötigen in der Regel 30–45 Tage, abhängig von Untersetzungsverhältnis, Nenndrehmoment, Einbaumaßen, Spielanforderungen, Genauigkeitsgrad, Betriebsumgebung und Bestellmenge.

Bevor die Produktion beginnt, kommuniziert unser Ingenieurteam mit den Kunden, um die technischen Anforderungen zu bestätigen. Dazu gehören Geräteanwendung, Motorparameter, Installationsmethode, Arbeitsbedingungen und erwartete Leistung.

Während der Herstellung befolgen wir strenge Produktionsverfahren, um die Komponentenverarbeitung, die Montagegenauigkeit und die Endleistung zu kontrollieren. Vor dem Versand wird jedes harmonische Untersetzungsgetriebe QDY-CS1 einer professionellen Prüfung unterzogen, um einen stabilen Betrieb sicherzustellen.

Quelle: Produktions- und Serviceinformationen basieren auf den Herstellungsstandards von Qiandeyi Transmission Technology.

Flexible Zahlungsoptionen

Wir bieten flexible Zahlungsmethoden entsprechend den unterschiedlichen Kundenanforderungen. Die Standardzahlungsmethode für QDY-CS1 Harmonic Gear Reducer ist T/T-Banküberweisung.

Für großvolumige Projekte, langfristige Kooperationsprogramme oder kundenspezifische Bestellungen von Automatisierungsgeräten können L/C-Zahlungsbedingungen entsprechend den Kundenanforderungen besprochen werden.

Während der Zusammenarbeit pflegen wir eine klare Kommunikation über Produktspezifikationen, Produktionsfortschritt, Inspektionsergebnisse und Lieferpläne, um eine effiziente Projektabwicklung sicherzustellen.

Internationale Transportlösungen

Unterschiedliche Kunden haben unterschiedliche Transportanforderungen. Bei einigen Projekten steht eine schnelle Lieferung im Vordergrund, bei anderen ist ein wirtschaftlicher Transport größerer Mengen erforderlich.

Wir wählen geeignete Transportmethoden basierend auf Zielort, Bestellmenge und Lieferanforderungen aus.

Internationaler Express: Geeignet für Muster, kleine Bestellungen und dringende Lieferanforderungen.

Luftfracht: Geeignet für Kunden, die eine kürzere Transportzeit benötigen.

Seefracht: Geeignet für große Bestellmengen, die einen wirtschaftlichen Transport erfordern.

Bahntransport: Geeignet für bestimmte internationale Strecken, die eine stabile Lieferung erfordern.

Sichere Verpackung für Präzisionsübertragungsprodukte

Die harmonischen Untersetzungsgetriebe QDY-CS1 enthalten präzise mechanische Komponenten. Daher ist eine ordnungsgemäße Verpackung wichtig, um die Produktgenauigkeit während des Transports zu gewährleisten.

Jedes Produkt ist mit stoßfestem Schaumstoff, feuchtigkeitsbeständigen versiegelten Beuteln und separaten Kartons verpackt. Diese Verpackungsmethoden tragen dazu bei, Schäden durch Vibration, Stöße, Staub und Feuchtigkeit zu vermeiden.

Bei Großbestellungen werden Exportholzkisten oder Palettenbefestigungsverpackungen verwendet, um einen stärkeren Schutz beim internationalen Ferntransport zu gewährleisten.

7. Warum sollten Sie sich für die Qiandeyi-Getriebetechnologie für die harmonischen Untersetzungsgetriebe QDY-CS1 entscheiden?

Die Wahl eines Lieferanten für harmonische Untersetzungsgetriebe erfordert mehr als nur den Vergleich der Produktpreise. Für Hersteller von Automatisierungsgeräten sind stabile Qualität, technische Leistungsfähigkeit, Fertigungserfahrung und Liefertreue wichtige Faktoren für eine langfristige Zusammenarbeit.

Qiandeyi Transmission Technology (Suzhou) Co., Ltd. wurde am 31. Juli 2013 gegründet und hat seinen Sitz in der Stadt Huaqiao, Stadt Kunshan, Provinz Jiangsu, China.

Wir sind ein nationales High-Tech-Unternehmen, das Forschung und Entwicklung, Fertigung, Vertrieb und Service integriert. Wir sind auf die Entwicklung und Herstellung von Kernkomponenten für intelligente und automatisierte Geräte spezialisiert.

Unser Unternehmen bietet intelligente Antriebslösungen aus einer Hand, darunter PräzisionsPlanetengetriebe, harmonische Untersetzungsgetriebe, Hohle Drehplattformen, RV-Getriebe, Kommutatoren, Splitter, Verbindungsmodule und Schneckengetriebe.

Unsere Produkte werden häufig in Industrierobotern, CNC-Werkzeugmaschinen, automatisierten Produktionslinien, Logistikgeräten, neuen Energiesystemen und intelligenten Fertigungsbereichen eingesetzt. Kunden sind in mehr als 30 Ländern und Regionen ansässig.

Erfahrenes Technik- und Fertigungsteam

Präzisionsgetriebeprodukte erfordern umfassende Fertigungserfahrung, da jede Komponente die endgültige Leistung beeinflusst.

Unser Kernproduktionsteam verfügt über mehr als 20 Jahre Branchenerfahrung. Wir wissen, wie wichtig Bearbeitungsgenauigkeit, Komponentenabstimmung, Montagekontrolle und Leistungstests sind.

Durch kontinuierliche Verbesserung der Fertigungstechnologie bieten wir zuverlässige QDY-CS1 Harmonic-Getriebe für verschiedene Industrieanwendungen.

Komplettes Qualitätsmanagementsystem

Qiandeyi Transmission Technology hat die Dreifachsystemzertifizierung ISO9001, ISO14001 und ISO45001 erhalten. Diese Managementsysteme unterstützen die kontinuierliche Verbesserung der Produktqualität, des Umweltmanagements und der Produktionssicherheit.

Von der Rohstoffinspektion bis zum Versand des fertigen Produkts führen wir eine umfassende Qualitätskontrolle durch. Alle QDY-CS1 Harmonic-Getriebe müssen vor der Auslieferung professionelle Tests bestehen.

Maßgeschneiderte Übertragungslösungen für unterschiedliche Anwendungen

Unterschiedliche Automatisierungssysteme stellen unterschiedliche Anforderungen an Übertragungskomponenten. Bei einem Reduzierstück, das in einem Robotergelenk verwendet wird, liegt der Schwerpunkt möglicherweise auf Präzision und Reaktionsgeschwindigkeit, während ein Reduzierstück, das in Industrieanlagen verwendet wird, möglicherweise eine höhere Belastbarkeit und Dauerbetriebsstabilität erfordert.

Bei Qiandeyi Transmission Technology bieten wir maßgeschneiderte QDY-CS1 Harmonic-Getriebe entsprechend den Ausrüstungsanforderungen des Kunden an. Unser Engineering-Team analysiert die Einsatzbedingungen und bietet passende Übertragungslösungen.

Bei der Produktauswahl berücksichtigen wir wichtige Parameter, darunter:

• Anforderungen an das Untersetzungsverhältnis

• Anforderungen an das Nenndrehmoment

• Motoranpassungsbedingungen

• Einbaumaße

• Spielanforderungen

• Anforderungen an die Positionierungsgenauigkeit

• Betriebsumgebung

• Anforderungen an den Arbeitszyklus

Durch professionelle technische Kommunikation und Fertigungserfahrung helfen wir Kunden bei der Auswahl geeigneter harmonischer Untersetzungsgetriebelösungen für Roboter, Automatisierungsgeräte und Präzisionsmaschinen.

Quelle: Die Informationen zur Leistungsfähigkeit des Unternehmens basieren auf der Fertigungserfahrung und dem Servicesystem von Qiandeyi Transmission Technology.

8. Häufig gestellte Fragen zu den harmonischen Untersetzungsgetrieben QDY-CS1

F1: Was sind QDY-CS1 Harmonic-Getriebe?

QDY-CS1 Harmonic Gear Reducer sind Präzisionsgetriebekomponenten, die für intelligente Automatisierungsgeräte entwickelt wurden, die hohe Genauigkeit, geringes Spiel, kompakte Struktur und stabile Bewegungssteuerung erfordern.

Das Produkt nutzt harmonische Antriebstechnologie, einschließlich eines Wellengenerators, Flex-Spline und Circular-Spline. Durch kontrollierte elastische Verformung erreicht das Untersetzungsgetriebe ein hohes Untersetzungsverhältnis und eine präzise Kraftübertragung.

Im Vergleich zu herkömmlichen Getriebelösungen bieten harmonische Untersetzungsgetriebe Vorteile in Bezug auf Genauigkeit, Kompaktheit und Bewegungsreaktion, wodurch sie für fortgeschrittene Automatisierungsanwendungen geeignet sind.

F2: Was sind die Hauptvorteile der QDY-CS1 Harmonic Gear Reducer?

Zu den Hauptvorteilen der harmonischen Untersetzungsgetriebe QDY-CS1 gehören:

• Hochpräzise Übertragung

• Spielarme Leistung

• Hohes Untersetzungsverhältnis

• Hohe Drehmomentdichte

• Kompakte Struktur

• Reibungsloser Betrieb

• Lange Lebensdauer

Dank dieser Eigenschaften erfüllen die harmonischen Untersetzungsgetriebe QDY-CS1 die Anforderungen von Robotergelenken, CNC-Systemen, Halbleitergeräten und intelligenten Fertigungsanwendungen.

F3: Wie wähle ich die richtigen QDY-CS1 Harmonic-Getriebe aus?

Die Auswahl des richtigen harmonischen Untersetzungsgetriebes hängt von mehreren Anwendungsfaktoren ab, einschließlich des erforderlichen Untersetzungsverhältnisses, des Ausgangsdrehmoments, der Motorspezifikation, des Einbauraums, der Genauigkeitsanforderungen und der Betriebsbedingungen.

Bei Roboteranwendungen legen Kunden in der Regel Wert auf geringes Spiel, kompakte Bauweise und hohe Positioniergenauigkeit. Bei automatisierten Produktionsanlagen sind auch stabiler Betrieb und Belastbarkeit wichtige Aspekte.

Unser technisches Team kann Produktauswahlempfehlungen entsprechend den tatsächlichen Anwendungsanforderungen geben.

F4: Können die harmonischen Untersetzungsgetriebe QDY-CS1 angepasst werden?

Ja. Wir bieten maßgeschneiderte harmonische Untersetzungsgetriebelösungen entsprechend den unterschiedlichen Kundenanforderungen.

Die Anpassung kann Untersetzungsverhältnis, Nenndrehmoment, Installationsstruktur, Ausgangsdesign, Spielniveau, Präzisionsanforderungen und spezielle Betriebsbedingungen umfassen.

Unser Engineering-Team arbeitet eng mit den Kunden zusammen, um sicherzustellen, dass die ausgewählte Getriebelösung den tatsächlichen Geräteanforderungen entspricht.

F5: Welche Branchen verwenden QDY-CS1 Harmonic Gear Reducer?

Harmonische Untersetzungsgetriebe QDY-CS1 werden häufig in Branchen eingesetzt, die eine präzise Bewegungssteuerung und zuverlässige Übertragungsleistung erfordern, darunter:

• Industrieroboter

• Kollaborative Roboter

• Roboterarme

• CNC-Werkzeugmaschinen

• Ausrüstung für die Halbleiterfertigung

• Neue Anlagen zur Energieerzeugung

• Automatisierte Montagelinien

• Präzisionsinspektionssysteme

• Intelligente Fertigungssysteme

F6: Wie läuft der Produktionszyklus der harmonischen Untersetzungsgetriebe QDY-CS1 ab?

Der Standardproduktionszyklus von QDY-CS1 Harmonic Gear Reducern beträgt im Allgemeinen 15–30 Tage.

Maßgeschneiderte Produkte benötigen in der Regel 30–45 Tage, abhängig von Untersetzungsverhältnis, Nenndrehmoment, Einbaumaßen, Präzisionsanforderungen, Spielspezifikationen, Anwendungsumgebung und Bestellmenge.

F7: Wie stellen Sie die Qualität der QDY-CS1 Harmonic Gear Reducer sicher?

Wir führen während des gesamten Herstellungsprozesses eine vollständige Qualitätskontrolle durch. Von der Rohstoffprüfung und Präzisionsbearbeitung bis hin zur Montage und Endprüfung wird jede Produktionsstufe sorgfältig kontrolliert.

Vor dem Versand wird jedes harmonische Untersetzungsgetriebe QDY-CS1 auf Übertragungsgenauigkeit, Spiel, Drehmomentleistung, Vibration, Geräuschentwicklung, Belastbarkeit und Zuverlässigkeit getestet.

F8: Welche Zahlungs- und Transportmethoden stehen zur Verfügung?

Die Standardzahlungsmethode ist T/T-Banküberweisung. Bei großvolumigen Projekten und langfristigen Kooperationsaufträgen können L/C-Zahlungskonditionen entsprechend den Kundenanforderungen besprochen werden.

Zu den Transportmethoden gehören internationale Express-, Luftfracht-, Seefracht- und Bahntransporte.

Die Produkte werden mit stoßfestem Schaumstoff, feuchtigkeitsbeständigen versiegelten Beuteln und unabhängigen Kartons verpackt und bei Großbestellungen werden Holzkisten oder Palettenverpackungen exportiert, um eine sichere Lieferung zu gewährleisten.
