Produkteinführung
Die Hohle Drehplattform eignet sich für diverse Drehbewegungsanwendungen. Sie nutzt Lager und einen Getriebemechanismus zur Objektrotation. Sie kann Nockentrenner und DD-Motoren ersetzen und vereint hohe Effizienz, Präzision, Steifigkeit und Wirtschaftlichkeit mit ihrer hochpräzisen Konstruktion und dem genauen Steuerungssystem.
Kernmerkmale
Kompakte Bauweise, ideal für beengte Platzverhältnisse. Hohe Präzision und Stabilität ermöglichen eine gleichmäßige Drehbewegung. Hohe Tragfähigkeit für die Rotationsanforderungen verschiedenster Objekte.
Produkteigenschaften
Hohe Positioniergenauigkeit: Durch den Einsatz hochpräziser Kreuzrollenlager und einer vorgespannten, spielfreien Zahnradkonstruktion wird ein minimales Getriebespiel erreicht und die strengen Präzisionsanforderungen von Präzisionsbearbeitungs- und Inspektionsanwendungen erfüllt.
Hohe Steifigkeit und Tragfähigkeit: Die Kernlagerung nutzt gekreuzte Rollenlager mit im 90°-Winkel angeordneten Rollen. Dadurch kann sie gleichzeitig Radialkräfte, Axialkräfte und Kippmomente aufnehmen, Verformungen auch unter hohen Belastungen wirksam verhindern und die Betriebsstabilität gewährleisten.
Praktische Hohlstruktur: Ausgestattet mit einem Hohlkanal mit großem Durchmesser in der Mitte, bietet sie problemlos Platz für Kabel, Luftkanäle und mechanische Wellen. Dadurch wird das Problem verwickelter Rohrleitungen gelöst, die Gesamtanordnung optimiert und die Konstruktion eignet sich für Anwendungen, die integrierte Rohrleitungen erfordern, wie z. B. Robotergelenke und Testgeräte.
Flexible Antriebsanpassungsfähigkeit: Das modulare Design ermöglicht die flexible Kombination mit Servomotoren und Schrittmotoren verschiedener Hersteller.
Hocheffizientes und stabiles Getriebe: Durch die Verwendung eines Schräg- oder Planetengetriebes werden die Zahnräder einer Einsatzhärtung und einem Schleifprozess unterzogen, was zu hoher Präzision und einem Wirkungsgrad von über 90 % führt. Es arbeitet geräuscharm, bietet einen breiten Drehmomentbereich und ein großes Untersetzungsverhältnis.
Hohe Langlebigkeit und Anpassungsfähigkeit: Die Zahnradpaare weisen einen geringen Verschleiß auf und erreichen unter normalen Schmierbedingungen eine Lebensdauer von über 20.000 Stunden. Sie arbeiten stabil in Umgebungen von -20 °C bis 80 °C, sind äußerst beständig gegen Staub und Ölverschmutzung und eignen sich für komplexe Arbeitsbedingungen in verschiedenen Branchen.
Anwendungsbeispiele
Werkzeugwechsler für CNC-Bearbeitungszentren; Gelenkroboterbasis; Druckmaschinen

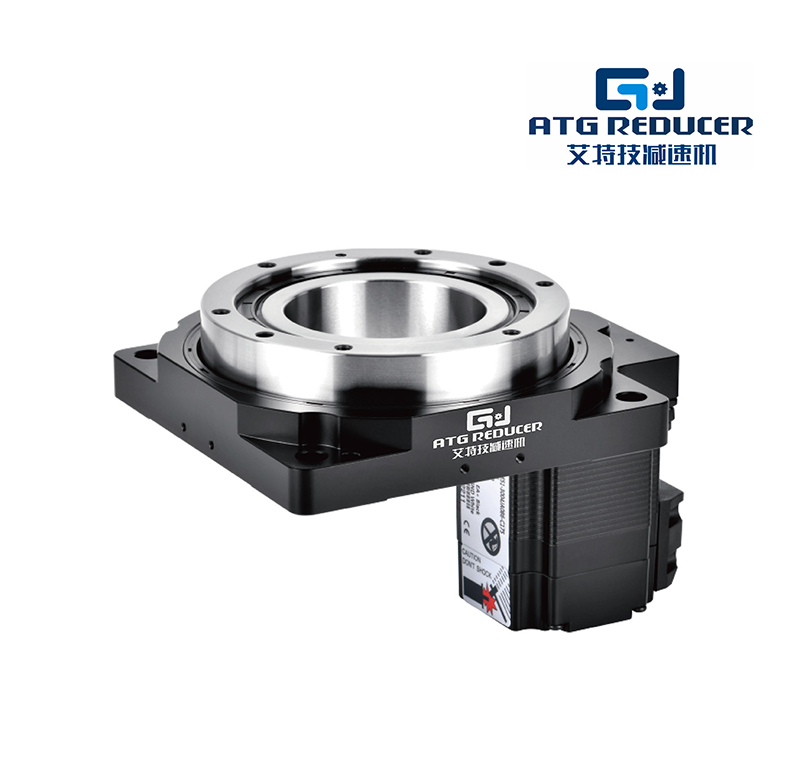

GT85-C-RS Hohldrehplattform: Hochpräzise Drehpositionierungslösung für Automatisierungsanlagen
Bei Qiandeyi Transmission Technology (Suzhou) Co., Ltd. entwickeln und fertigen wir Präzisionsantriebskomponenten für intelligente Fertigungssysteme. Die Hohldrehplattform GT85-C-RS ist eines unserer sorgfältig entwickelten Produkte für Drehbewegungen und wurde entwickelt, um Automatisierungsanlagen eine präzise Positionierung, einen stabilen Lauf und einen effizienten Betrieb zu ermöglichen.
Seit unserer Gründung im Jahr 2013 konzentrieren wir uns auf die Bereitstellung zuverlässiger Antriebslösungen für Industriekunden weltweit. Als nationales Hightech-Unternehmen, das Forschung und Entwicklung, Fertigung, Vertrieb und Service vereint, wissen wir, dass jede automatisierte Maschine Getriebekomponenten benötigt, die präzise, kontinuierlich und sicher funktionieren.
Die Hohldrehplattform GT85-C-RS wurde für Kunden entwickelt, die eine kompakte und dennoch leistungsstarke Drehpositionierlösung benötigen. Sie vereint hohe Präzision, hohe Steifigkeit, geringes Spiel, reibungslosen Lauf und flexible Installationsmöglichkeiten. Dank ihrer Hohlstruktur bietet sie zudem eine praktische Möglichkeit zur Kabelführung, zum Verlegen von Luftleitungen und anderen Komponenten in automatisierten Anlagen.
Von Industrierobotern und CNC-Maschinen bis hin zu Halbleiteranlagen und automatisierten Produktionslinien – unser Drehtisch GT85-C-RS hilft Ingenieuren beim Bau saubererer, schnellerer und zuverlässigerer Bewegungssysteme.
1. Was ist die Hohlrotationsplattform GT85-C-RS?
Eine Hohldrehplattform ist eine Präzisionsvorrichtung, die die Rotation eines Motors in eine kontrollierte Winkelbewegung umwandelt. Im Gegensatz zu herkömmlichen Drehmechanismen besitzt eine Hohldrehplattform eine mittige Öffnung, durch die Kabel, Drähte, Glasfasern oder pneumatische Schläuche geführt werden können.
In modernen Automatisierungsanlagen wird der Platz immer knapper. Ingenieure benötigen daher kleinere Komponenten, die dennoch eine hervorragende Leistung erbringen. Hier bietet die Hohlrotationsplattform GT85-C-RS einen klaren Vorteil.
Wir haben das Modell GT85-C-RS auf Basis realer industrieller Anforderungen entwickelt. Bei der Anlagenplanung stehen viele Kunden vor ähnlichen Herausforderungen:
Begrenzter Einbauraum in den Maschinen
Notwendigkeit einer präzisen Drehpositionierung
Lange Arbeitszeiten bei gleichbleibenden Leistungsanforderungen
Mechanische Vibrationen und Bewegungsfehler müssen reduziert werden
Komplexe Kabelführungsprobleme in rotierenden Systemen
Unsere Lösung besteht in der Kombination einer kompakten Bauweise mit präziser Übertragungstechnik. Das Ergebnis ist eine Drehplattform, die zuverlässige Bewegungen ermöglicht und gleichzeitig wertvollen Installationsraum spart.
Für Unternehmen, die einen Hersteller von Präzisions-Hohldrehplattformen suchen, bietet die GT85-C-RS ein ausgewogenes Verhältnis zwischen Leistung, Zuverlässigkeit und Kosteneffizienz.
2. Wie funktioniert die Hohlrotationsplattform GT85-C-RS?
Die Funktionsweise der Hohlrotationsplattform GT85-C-RS ist leicht verständlich. Der Motor liefert die Antriebskraft, und das interne Getriebesystem steuert die Ausgangsrotation mit hoher Genauigkeit.
Sobald der Servomotor oder Schrittmotor anläuft, wird die Eingangskraft über das präzise Getriebe übertragen. Das System reduziert die Drehzahl, erhöht das Drehmoment und erzeugt eine kontrollierte Drehbewegung an der Ausgabeplattform.
Dieses Verfahren ermöglicht es Automatisierungsanlagen, präzise Winkelpositionen zu erreichen. Ob die Maschine eine kleine Justierbewegung oder wiederholte Hochgeschwindigkeits-Indexiervorgänge benötigt, die Drehplattform trägt zu einem stabilen Betrieb bei.
Die hohle Konstruktion im Inneren ist ein weiterer wichtiger Vorteil. Anstatt Kabel außerhalb der rotierenden Struktur zu verlegen, können Ingenieure Kabel oder Druckluftleitungen direkt durch die mittige Öffnung führen. Dies sorgt für ein aufgeräumteres Maschinendesign und reduziert mögliche Störungen im Betrieb.
Besonderheit | Traditionelle Dreheinheit | GT85-C-RS Hohlrotationsplattform |
Zentralstruktur | Normalerweise geschlossene Bauweise | Hohlraum in der Mitte zur Kabelführung |
Raumnutzung | Benötigt zusätzlichen externen Platz | Kompakte Installationskonstruktion |
Automatisierungsintegration | Schwieriger bei komplexer Verkabelung | Einfache Integration in automatisierte Anlagen |
Positionssteuerung | Hängt von der mechanischen Genauigkeit ab | Entwickelt für präzise Drehpositionierung |
Quelle: Vergleich basierend auf den Anwendungserfahrungen von Qiandeyi im Ingenieurwesen und den allgemeinen Eigenschaften industrieller Drehantriebssysteme.
3. Hauptmerkmale der Drehplattform GT85-C-RS
Bei der Entwicklung des GT85-C-RS haben wir uns auf die Faktoren konzentriert, die für Automatisierungsingenieure am wichtigsten sind: Genauigkeit, Festigkeit, Stabilität und einfache Installation.
Hochpräzise Drehpositionierung
Präzision ist die Grundlage der Automatisierung. Schon ein kleiner Positionierungsfehler kann die Produktqualität, die Produktionseffizienz und die Zuverlässigkeit der Anlagen beeinträchtigen.
Die Hohldrehplattform GT85-C-RS wird mit präziser Fertigungstechnologie und unter Einhaltung strenger Montagestandards hergestellt. Jede Einheit wird vor dem Versand geprüft, um wichtige Leistungsmerkmale zu bestätigen.
Wir prüfen:
Rotationsgenauigkeit
Rückschlagleistung
Laufgeräusch
Vibrationsniveau
Ladekapazität
Dieser umfassende Inspektionsprozess trägt dazu bei, dass die Kunden Produkte erhalten, die für industrielle Anwendungen geeignet sind.
Hochsteife Struktur
In vielen Automatisierungsanwendungen muss die Drehplattform Vorrichtungen, Sensoren, Werkstücke oder Roboterkomponenten tragen. Ist die Konstruktion nicht ausreichend stabil, können Vibrationen die Positioniergenauigkeit beeinträchtigen.
Die GT85-C-RS zeichnet sich durch eine robuste mechanische Konstruktion aus, die die Stabilität im Betrieb verbessert. Dadurch eignet sie sich für kontinuierliche Produktionsumgebungen, in denen zuverlässige Leistung wichtig ist.
Leistung bei geringem Spiel
Spiel bezeichnet unerwünschte Bewegungen, die durch Spalten zwischen mechanischen Bauteilen verursacht werden. Zu viel Spiel kann insbesondere in der Präzisionsfertigung zu Positionierungsfehlern führen.
Wir optimieren die interne Getriebestruktur, um unnötige Bewegungen zu reduzieren und die Wiederholgenauigkeit zu verbessern. Dadurch arbeitet der Drehtisch GT85-C-RS auch bei wiederholten Anwendungen präzise.
Kompakte und flexible Installation
Moderne Fabriken setzen zunehmend auf kleinere und intelligentere Anlagenkonstruktionen. Eine kompakte Drehplattform ermöglicht es Ingenieuren, Platz zu sparen, ohne dabei Leistungseinbußen hinnehmen zu müssen.
Die Hohldrehplattform GT85-C-RS unterstützt flexible Installationsmethoden und lässt sich daher leichter in verschiedene Arten von Automatisierungsanlagen integrieren.
4. Technische Vorteile der Hohldrehplattform GT85-C-RS
Eine zuverlässige Drehplattform hängt von mehr als einer Komponente ab. Sie erfordert eine gute Materialauswahl, präzise Bearbeitung, sorgfältige Montage und umfassende Tests.
Bei Qiandeyi kontrollieren wir jeden Produktionsschritt, um eine gleichbleibende Qualität zu gewährleisten. Unser erfahrenes Produktionsteam verfügt über mehr als 20 Jahre Branchenerfahrung und arbeitet nach internationalen Fertigungsstandards.
Präzisionsfertigungsfähigkeit
Wir verwenden professionelle Produktionsanlagen und hochpräzise Prüfgeräte zur Herstellung von Getriebekomponenten. Jeder Bearbeitungsprozess wird sorgfältig kontrolliert, um die Maßgenauigkeit zu gewährleisten.
Der Herstellungsprozess umfasst:
Materialprüfung und -auswahl
Präzisionsbearbeitung von Bauteilen
Oberflächenbehandlung und Veredelung
Professionelle Montage
Vollständige Leistungsprüfung
Stabile Leistung für industrielle Anwendungen
Industrieanlagen sind oft viele Stunden am Tag in Betrieb. Eine Drehplattform muss unter diesen kontinuierlichen Arbeitsbedingungen eine stabile Leistung erbringen.
Die Hohldrehplattform GT85-C-RS ist für den Langzeitbetrieb mit hervorragender mechanischer Stabilität ausgelegt. Sie hilft Kunden, ungeplante Ausfallzeiten zu reduzieren und die Produktionseffizienz zu steigern.
Leistungsgegenstand | GT85-C-RS Vorteil |
Genauigkeit | Entwickelt für präzise Drehpositionierung |
Struktur | Kompakte Hohlkörperkonstruktion |
Betrieb | Gleichmäßige Bewegung mit geringer Vibration |
Integration | Geeignet für verschiedene Automatisierungssysteme |
Quelle: Qiandeyi-Produktentwicklungsspezifikationen und interne Qualitätsmanagementstandards.
5. Anwendungsbereiche der Hohldrehplattform GT85-C-RS
In unserer langjährigen Zusammenarbeit mit Herstellern von Automatisierungsanlagen haben wir einen wichtigen Trend beobachtet: Maschinen werden schneller, kleiner und intelligenter. Das bedeutet, dass jede Getriebekomponente eine höhere Leistung erbringen und gleichzeitig weniger Platz benötigen muss.
Die Hohldrehplattform GT85-C-RS wurde speziell für diese modernen industriellen Anforderungen entwickelt. Dank ihrer kompakten Bauweise, präzisen Positionierfähigkeit und des stabilen Betriebs eignet sie sich für zahlreiche Branchen, die zuverlässige Drehbewegungen erfordern.
Industrierobotersysteme
Industrieroboter benötigen für Aufgaben wie Montage, Handhabung, Schweißen und Inspektion gleichmäßige und präzise Bewegungen. Jede instabile Rotation kann die Qualität des Endprodukts beeinträchtigen.
Die Drehplattform GT85-C-RS ermöglicht eine präzise Drehpositionierung für Roboteranwendungen. Dank der Hohlkonstruktion können Kabel und Luftschläuche durch die Mitte geführt werden, was die Roboterintegration vereinfacht und sauberer gestaltet.
CNC-Werkzeugmaschinen
Die CNC-Bearbeitung erfordert eine extrem stabile Positionierung, da bereits kleine Bewegungsfehler die Bearbeitungsgenauigkeit beeinträchtigen können.
Unser Drehtisch GT85-C-RS kann in CNC-Maschinen und Präzisionsbearbeitungssysteme integriert werden, bei denen wiederholbare Positionierung und gleichmäßige Rotation wichtig sind.
Automatisierte Produktionslinien
In automatisierten Fertigungslinien werden Drehpositionierplattformen häufig für Montage-, Test-, Sortier- und Transferprozesse eingesetzt.
Der GT85-C-RS unterstützt Produktionsanlagen bei der Erreichung eines zuverlässigen Zyklusbetriebs und verbessert die Effizienz bei gleichzeitig gleichbleibender Positioniergenauigkeit.
Halbleiter- und Elektronikgeräte
Die Halbleiterfertigung erfordert Bauteile mit geringen Vibrationen und stabiler Leistung. Inspektionsgeräte, Testmaschinen und elektronische Montagesysteme sind allesamt auf eine präzise Bewegungssteuerung angewiesen.
Unsere hohle Drehplattform unterstützt diese Anwendungen durch reibungslose Rotation und zuverlässige mechanische Leistung.
Neue Energieausrüstung
Die Entwicklung der Batterie- und der erneuerbaren Energiewirtschaft hat höhere Anforderungen an Automatisierungssysteme gestellt. Produktionsanlagen benötigen Getriebekomponenten, die kontinuierlich und hochzuverlässig arbeiten können.
Die Hohlrotationsplattform GT85-C-RS eignet sich für Batterieherstellungsanlagen, Inspektionssysteme und automatisierte Montageanlagen.
Industrie | Ausrüstungsbeispiel | GT85-C-RS Anwendungswert |
Industrierobotik | Roboterarbeitsplätze und Automatisierungsarme | Präzise Drehpositionierung und einfache Kabelführung |
CNC-Fertigung | Präzisionsbearbeitungsmaschinen | Stabile Indexierung und wiederholbare Bewegung |
Halbleiter | Inspektions- und Prüfsysteme | Geringe Vibrationen und zuverlässiger Betrieb |
Neue Energie | Anlagen zur Batterieproduktion | Fähigkeit zum kontinuierlichen Betrieb |
Quelle: Die Anwendungsinformationen basieren auf Kundenprojekten und industriellen Anwendungserfahrungen von Qiandeyi.
6. Herstellungsprozess und Qualitätskontrolle von GT85-C-RS
Wir bei Qiandeyi Transmission Technology sind überzeugt, dass Produktqualität in jedem einzelnen Fertigungsschritt entsteht. Eine Präzisionsdrehplattform kann nicht allein auf die Endkontrolle angewiesen sein. Qualität muss von Anfang an sichergestellt werden.
Unser Produktionsprozess umfasst Materialauswahl, Bearbeitung, Montage, Prüfung und Verpackung. Jeder Schritt wird sorgfältig überwacht, um eine gleichbleibende Produktleistung zu gewährleisten.
Materialauswahl
Wir wählen die geeigneten Materialien entsprechend den Produktanforderungen aus, darunter Festigkeit, Haltbarkeit und Einsatzbedingungen. Hochwertige Materialien bilden die Grundlage für eine lange Lebensdauer.
Präzisionsbearbeitung
Die Genauigkeit jeder mechanischen Komponente beeinflusst direkt die endgültige Leistung der Drehplattform.
Wir verwenden professionelle Bearbeitungsmaschinen und hochpräzise Messinstrumente, um wichtige Abmessungen zu kontrollieren und die Konsistenz zwischen den Chargen sicherzustellen.
Professionelle Montage
Die Montage erfolgt durch erfahrene Techniker nach standardisierten Verfahren. Eine fachgerechte Montage gewährleistet einen reibungslosen Betrieb und verbessert die Produktzuverlässigkeit.
Vollständige Leistungsprüfung
Vor der Auslieferung durchläuft jede GT85-C-RS Hohldrehplattform mehrere Prüfverfahren.
Durch diesen Testprozess können wir sicherstellen, dass jedes Produkt vor dem Versand die Anwendungsanforderungen des Kunden erfüllt.
Inspektionsprozess | Zweck | Qualitätsvorteil |
Rohmaterialprüfung | Materialzuverlässigkeit prüfen | Verbessert die Produktlebensdauer |
Bearbeitungsprüfung | Genauigkeit der Steuerungskomponenten | Gewährleistet eine stabile Montage |
Abschließende Leistungsprüfung | Überprüfen Sie die vollständige Produktfunktion | Verringert Installationsprobleme beim Kunden |
Quelle: Interne Fertigungs- und Qualitätskontrollverfahren von Qiandeyi.
7. Warum sollten Sie sich für die Hohldrehplattform Qiandeyi GT85-C-RS entscheiden?
Die Wahl eines Lieferanten für Drehplattformen bedeutet die Wahl eines langfristigen Fertigungspartners. Kunden benötigen mehr als nur ein Produkt. Sie benötigen technischen Support, gleichbleibende Qualität und zuverlässige Lieferungen.
Bei Qiandeyi vereinen wir Ingenieurserfahrung, Fertigungskompetenz und Kundenservice, um Komplettlösungen für den Getriebebereich anzubieten.
Erfahrenes Ingenieurteam
Unser Kernteam in der Fertigung verfügt über mehr als 20 Jahre Erfahrung in der Präzisionsgetriebeindustrie. Wir verstehen die Herausforderungen, denen sich Hersteller von Automatisierungsanlagen stellen müssen.
Ob Kunden Standardprodukte oder maßgeschneiderte Lösungen benötigen, unsere Ingenieure können auf Basis der tatsächlichen Arbeitsbedingungen Vorschläge unterbreiten.
Vollständiges Zertifizierungssystem
Wir haben Folgendes erhalten:
ISO9001 Qualitätsmanagementsystem-Zertifizierung
ISO 14001 Umweltmanagementsystem-Zertifizierung
ISO 45001-Zertifizierung für Managementsysteme für Gesundheit und Sicherheit am Arbeitsplatz
Diese Managementsysteme helfen uns, verlässliche Produktionsstandards und verantwortungsvolle Fertigungspraktiken aufrechtzuerhalten.
Globale Lieferfähigkeit
Unsere Produkte werden an Kunden in über 30 Ländern und Regionen geliefert. Wir verstehen die Anforderungen internationaler Kunden, darunter Produktionspläne, Verpackungssicherheit und effiziente Transportabwicklung.
Für die Hohlrotationsplattform GT85-C-RS:
Standardprodukte: 7–15 Tage Produktionszeit
Kundenspezifische Produkte: 15–30 Tage je nach Spezifikation
Zahlung: Überweisung (T/T), Akkreditiv (L/C) bei größeren Bestellungen verhandelbar
Versand: Expressversand, Luftfracht, Seefracht oder Schienentransport
Sichere Exportverpackung
Zum Schutz von Präzisionsbauteilen während des Transports verwenden wir:
Stoßfester Schaumstoffschutz
Einzelverpackung im Karton
Export von Holzkisten für Großbestellungen
Palettenverstärkung für große Sendungen
8. Häufig gestellte Fragen zur Hohldrehplattform GT85-C-RS
Frage 1: Was unterscheidet den GT85-C-RS von einem normalen Drehtisch?
Die GT85-C-RS verfügt über eine hohle Mittelstruktur, durch die Kabel und Rohrleitungen geführt werden können. Dies erleichtert die Integration in kompakte Automatisierungsanlagen.
Frage 2: Ist GT85-C-RS für Industrieroboter geeignet?
Ja. Die Plattform ist für Anwendungen konzipiert, die eine präzise Drehpositionierung erfordern, darunter Industrieroboter, automatisierte Montagesysteme und robotergestützte Inspektionsgeräte.
Frage 3: Können Sie kundenspezifische Drehplattformen liefern?
Ja. Wir unterstützen kundenspezifische Anpassungen, einschließlich Einbaumaße, Leistungsparameter und Anwendungsbedingungen.
Frage 4: Wie gewährleisten Sie die Produktqualität?
Jedes Produkt wird vor dem Versand einer strengen Prüfung unterzogen, einschließlich Genauigkeits-, Spiel-, Geräusch-, Vibrations- und Belastungstests.
Frage 5: Wie lange ist die Lieferzeit für den GT85-C-RS?
Standardprodukte benötigen in der Regel 7–15 Tage. Kundenspezifische Produkte benötigen je nach technischen Anforderungen und Bestellmenge in der Regel 15–30 Tage.
Frage 6: Betreuen Sie internationale Kunden?
Ja. Wir bieten weltweite Lieferdienste an und arbeiten mit Kunden aus mehr als 30 Ländern zusammen.
Bauen Sie zuverlässigere Automatisierungsanlagen mit GT85-C-RS
Automatisierungsanlagen benötigen Getriebekomponenten, die Genauigkeit, Stabilität und langfristige Zuverlässigkeit gewährleisten. Die Hohlrotationsplattform GT85-C-RS wurde entwickelt, um diese realen industriellen Anforderungen zu erfüllen.
Mit professioneller Fertigungskompetenz, erfahrenen Ingenieuren, strenger Qualitätskontrolle und globaler Serviceerfahrung bietet Qiandeyi Transmission Technology weiterhin zuverlässige Antriebslösungen für die intelligente Fertigungsindustrie.
Wenn Sie einen Hersteller von hochpräzisen Hohldrehplattformen suchen oder eine kundenspezifische Drehpositionierungslösung benötigen, steht Ihnen unser Team gerne für Ihr Projekt zur Verfügung.
