Produkteinführung
Die Hohle Drehplattform eignet sich für diverse Drehbewegungsanwendungen. Sie nutzt Lager und einen Getriebemechanismus zur Objektrotation. Sie kann Nockentrenner und DD-Motoren ersetzen und vereint hohe Effizienz, Präzision, Steifigkeit und Wirtschaftlichkeit mit ihrer hochpräzisen Konstruktion und dem genauen Steuerungssystem.
Kernmerkmale
Kompakte Bauweise, ideal für beengte Platzverhältnisse. Hohe Präzision und Stabilität ermöglichen eine gleichmäßige Drehbewegung. Hohe Tragfähigkeit für die Rotationsanforderungen verschiedenster Objekte.
Produkteigenschaften
Hohe Positioniergenauigkeit: Durch den Einsatz hochpräziser Kreuzrollenlager und einer vorgespannten, spielfreien Zahnradkonstruktion wird ein minimales Getriebespiel erreicht und die strengen Präzisionsanforderungen von Präzisionsbearbeitungs- und Inspektionsanwendungen erfüllt.
Hohe Steifigkeit und Tragfähigkeit: Die Kernlagerung nutzt gekreuzte Rollenlager mit im 90°-Winkel angeordneten Rollen. Dadurch kann sie gleichzeitig Radialkräfte, Axialkräfte und Kippmomente aufnehmen, Verformungen auch unter hohen Belastungen wirksam verhindern und die Betriebsstabilität gewährleisten.
Praktische Hohlstruktur: Ausgestattet mit einem Hohlkanal mit großem Durchmesser in der Mitte, bietet sie problemlos Platz für Kabel, Luftkanäle und mechanische Wellen. Dadurch wird das Problem verwickelter Rohrleitungen gelöst, die Gesamtanordnung optimiert und die Konstruktion eignet sich für Anwendungen, die integrierte Rohrleitungen erfordern, wie z. B. Robotergelenke und Testgeräte.
Flexible Antriebsanpassungsfähigkeit: Das modulare Design ermöglicht die flexible Kombination mit Servomotoren und Schrittmotoren verschiedener Hersteller.
Hocheffizientes und stabiles Getriebe: Durch die Verwendung eines Schräg- oder Planetengetriebes werden die Zahnräder einer Einsatzhärtung und einem Schleifprozess unterzogen, was zu hoher Präzision und einem Wirkungsgrad von über 90 % führt. Es arbeitet geräuscharm, bietet einen breiten Drehmomentbereich und ein großes Untersetzungsverhältnis.
Hohe Langlebigkeit und Anpassungsfähigkeit: Die Zahnradpaare weisen einen geringen Verschleiß auf und erreichen unter normalen Schmierbedingungen eine Lebensdauer von über 20.000 Stunden. Sie arbeiten stabil in Umgebungen von -20 °C bis 80 °C, sind äußerst beständig gegen Staub und Ölverschmutzung und eignen sich für komplexe Arbeitsbedingungen in verschiedenen Branchen.
Anwendungsbeispiele
Werkzeugwechsler für CNC-Bearbeitungszentren; Gelenkroboterbasis; Druckmaschinen

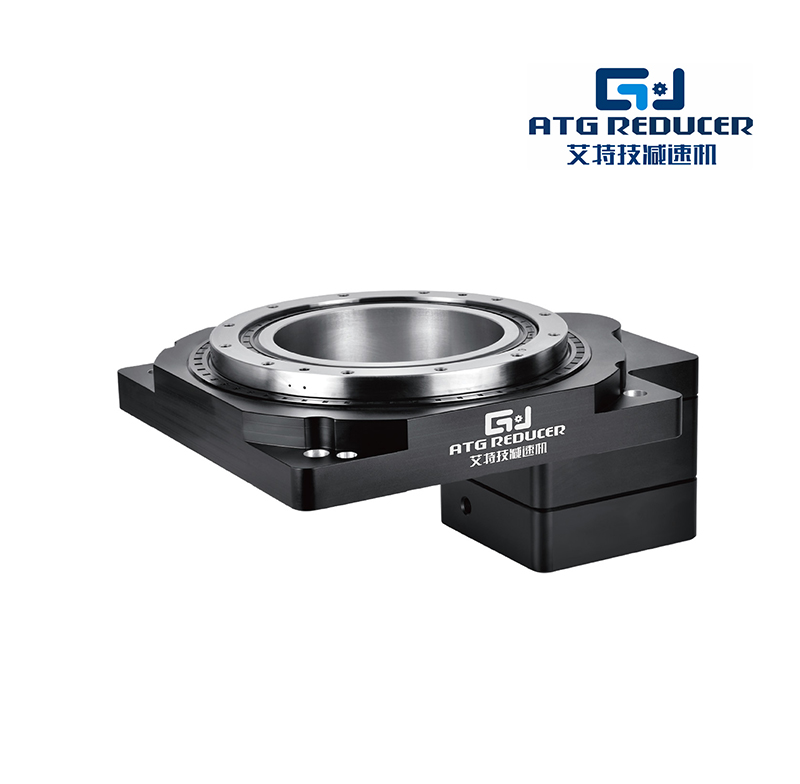

GT Hohldrehplattform: Eine hochpräzise Drehlösung für moderne Automatisierungsanlagen
Bei Qiandeyi Transmission Technology (Suzhou) Co., Ltd. konzentrieren wir uns auf die Entwicklung und Fertigung von Hochleistungs-Getriebekomponenten für intelligente Automatisierungssysteme. Zu unseren Kernprodukten gehört die GT-Hohldrehplattform, eine Lösung, die wir entwickelt haben, um Kunden eine schnellere, präzisere und stabilere Drehpositionierung in automatisierten Anlagen zu ermöglichen.
Seit unserer Gründung im Jahr 2013 widmen wir uns der Forschung, Produktion und dem Service von Präzisionsantriebsprodukten. Unser Firmensitz befindet sich in Huaqiao, Kunshan, Provinz Jiangsu. Durch die Kombination fortschrittlicher Fertigungstechnologie, erfahrener Ingenieure und strenger Qualitätskontrollsysteme bieten wir unseren Kunden weltweit zuverlässige Antriebslösungen.
Wenn uns Kunden fragen, was eine Drehplattform wirklich wertvoll macht, ist unsere Antwort einfach: Sie sollte sich nicht nur drehen. Sie sollte sich präzise drehen, schwere Lasten tragen, kontinuierlich arbeiten, Platz sparen und über Jahre hinweg eine stabile Leistung erbringen. Genau das ist der Zweck unserer GT Hollow Drehplattform.
Unsere hohle Drehplattform ist für Branchen konzipiert, die eine präzise Winkelsteuerung und eine reibungslose Rotation erfordern, darunter Industrieroboter, CNC-Maschinen, Halbleiteranlagen, Inspektionssysteme, Verpackungsmaschinen, medizinische Geräte und Produktionslinien für neue Energien.
1. Was ist die GT Hollow Rotary Platform und warum ist sie wichtig?
Eine hohle Drehplattform ist ein Präzisionsbauteil, das Motorleistung in eine kontrollierte Drehbewegung umwandelt. Im Gegensatz zu herkömmlichen Drehmechanismen ermöglicht die Hohlstruktur das Durchführen von Kabeln, Luftleitungen, Glasfasern und anderen Komponenten durch die Mitte der Plattform.
In vielen automatisierten Maschinen ist der Platz begrenzt. Ingenieure benötigen daher oft sowohl hohe Rotationsleistung als auch eine saubere Kabelführung. Hier bietet die GT Hollow Rotary Platform einen praktischen Vorteil.
Wir haben dieses Produkt entwickelt, um häufig auftretende Probleme in Automatisierungsanlagen zu lösen:
Begrenzter Installationsraum um rotierende Komponenten
Instabile Positioniergenauigkeit bei wiederholten Operationen
Großes mechanisches Spiel beeinträchtigt die Präzision
Komplizierte Kabelführung in rotierenden Systemen
Hoher Wartungsaufwand aufgrund mangelhafter Konstruktion
Unsere GT-Serie vereint ein kompaktes Gehäuse mit hochsteifer Getriebetechnik. Das Ergebnis ist eine Dreh- und Positioniereinheit, die anspruchsvollen Industrieanwendungen gerecht wird und gleichzeitig eine einfache Gesamtkonstruktion der Maschine ermöglicht.
Für Kunden, die einen Hersteller von hochpräzisen Hohldrehplattformen suchen, bieten wir sowohl Standardmodelle als auch kundenspezifische Lösungen an, die auf unterschiedliche Anforderungen an Drehmoment, Last, Geschwindigkeit und Installation abgestimmt sind.
2. Wie funktioniert die GT Hollow Rotary Platform?
Das Funktionsprinzip unserer hohlen Drehplattform basiert auf der präzisen Kraftübertragung zwischen dem Eingangsmotor und dem Drehtisch.
Der Servomotor oder Schrittmotor liefert die Antriebskraft. Durch ein internes Untersetzungsgetriebe erhöht die Plattform das Ausgangsdrehmoment bei gleichzeitiger Drehzahlregelung. Die präzise Getriebestruktur reduziert Positionierfehler und verbessert die Bewegungsstabilität.
Vereinfacht gesagt, liefert der Motor die Energie, während unsere Drehplattform die Energiezufuhr steuert. Sie ermöglicht es der Maschine, sich gleichmäßig in die für den Produktionsprozess exakt benötigte Position zu drehen.
Die hohle Konstruktion im Inneren bietet einen weiteren Vorteil. Ingenieure können Kabel, pneumatische Leitungen, Sensoren oder andere Komponenten durch den mittleren Bereich verlegen, ohne komplizierte externe Strukturen errichten zu müssen.
| Artikel | Traditioneller Drehmechanismus | GT Hohlrotationsplattform |
Kabelinstallation | Erfordert üblicherweise externes Routing. | Ermöglicht die interne Kabel- und Rohrleitungsführung. |
Raumnutzung | Größerer Installationsbereich | Die kompakte Hohlbauweise spart Platz. |
Positionierungsstabilität | Kann sich nach längerem Betrieb verringern | Konzipiert für wiederholte, hochpräzise Bewegungen |
Anwendungsflexibilität | Durch die Installationsplanung eingeschränkt | Geeignet für verschiedene Automatisierungsgeräte |
Quelle: Vergleich basierend auf unserer internen Konstruktionserfahrung und den allgemeinen Eigenschaften industrieller Drehmechanismen.
Bei Anwendungen wie Roboterarmen, rotierenden Inspektionsstationen und automatisierten Montageanlagen wirkt sich eine stabile Rotationsleistung direkt auf die Produktionseffizienz und die Produktqualität aus.
3. Hauptmerkmale unserer GT-Hohldrehplattform
Bei der Produktentwicklung konzentrierten wir uns auf einige zentrale Anforderungen realer Industriekunden: Genauigkeit, Festigkeit, Zuverlässigkeit und einfache Integration.
Hohe Präzision bei der Positionierung
Präzision ist die oberste Priorität bei Automatisierungsanlagen. Unsere GT-Hohldrehplattform nutzt präzise Bearbeitungsprozesse und strenge Montagekontrollen, um eine stabile Positioniergenauigkeit zu gewährleisten.
Vor der Auslieferung wird jedes Gerät auf wichtige Parameter wie Rotationsgenauigkeit, Spiel, Geräuschentwicklung, Vibrationen und Belastbarkeit geprüft. So stellen wir sicher, dass jedes Produkt die Kundenerwartungen erfüllt, bevor es in die Serienproduktion geht.
Hochsteife Konstruktion für schwere Lasten
In industriellen Anwendungen müssen rotierende Bauteile häufig Vorrichtungen, Werkstücke, Sensoren oder Robotermodule tragen. Eine schwache Struktur kann Vibrationen verursachen und die Bearbeitungsgenauigkeit verringern.
Unsere hohle Drehplattform verfügt über eine robuste Konstruktion, die die Widerstandsfähigkeit gegen äußere Kräfte erhöht. Dies trägt zu einem stabilen Betrieb auch unter kontinuierlichen industriellen Arbeitsbedingungen bei.
Geringes Spiel für bessere Bewegungssteuerung
Spiel bezeichnet unerwünschte Bewegungen, die durch Spalten zwischen mechanischen Teilen verursacht werden. Zu viel Spiel kann die Positioniergenauigkeit beeinträchtigen, insbesondere in der Präzisionsfertigung.
Wir optimieren die internen Getriebekomponenten, um das Spiel zu reduzieren und eine gleichmäßigere Bewegung zu gewährleisten. Dadurch eignet sich die GT-Serie für Anwendungen, die wiederholtes Positionieren erfordern.
Kompaktes Design und flexible Installation
Moderne Fabriken benötigen kleinere und intelligentere Maschinen. Eine kompakte Drehplattform hilft Ingenieuren, die Anlagengröße zu reduzieren und gleichzeitig die Leistung aufrechtzuerhalten.
Die Hohlkonstruktion bietet mehr Installationsmöglichkeiten. Kunden können je nach Maschinendesign unterschiedliche Montagearten wählen.
4. Technische Vorteile unseres Herstellungsverfahrens
Eine hochwertige Drehplattform entsteht nicht allein durch die Montage. Sie hängt von jedem einzelnen Schritt ab, von der Materialauswahl bis zur Endkontrolle.
Bei Qiandeyi kontrollieren wir den gesamten Fertigungsprozess intern. Unser Produktionsteam verfügt über mehr als 20 Jahre Branchenerfahrung, und wir befolgen internationale Fertigungsstandards, um eine gleichbleibende Qualität zu gewährleisten.
Unser Produktionsprozess umfasst:
Materialauswahl: Wir wählen die geeigneten Metallwerkstoffe sorgfältig nach Festigkeit, Haltbarkeit und Anwendungsanforderungen aus.
Präzisionsbearbeitung: Mit modernsten Bearbeitungsanlagen werden Schlüsselkomponenten unter strenger Maßgenauigkeit hergestellt.
Komponentenmontage: Erfahrene Techniker montieren jede Einheit nach standardisierten Verfahren.
Leistungsprüfung: Jedes fertige Produkt wird auf Genauigkeit, Spiel, Geräuschentwicklung, Vibrationen und Belastbarkeit geprüft.
Verpackungsschutz: Die Produkte werden durch stoßfesten Schaumstoff, Einzelkartons und verstärkte Exportverpackungen für größere Bestellungen geschützt.
| Qualitätskontrollstufe | Inspektionszweck | Ausrüstung / Methode |
Wareneingangsprüfung | Materialqualität bestätigen | Materialprüfung und Lieferantenqualitätskontrolle |
Bearbeitungsprüfung | Sicherstellen der Bauteilgenauigkeit | Präzisionsmessgeräte |
Endproduktprüfung | Funktionsprüfung | Rotationsgenauigkeit, Geräusch-, Vibrations- und Belastungstests |
Quelle: Die Qualitätskontrollverfahren basieren auf den Fertigungsstandards von Qiandeyi Transmission Technology.
Unser Unternehmen ist nach ISO 9001 (Qualitätsmanagementsystem), ISO 14001 (Umweltmanagementsystem) und ISO 45001 (Arbeitsschutzmanagementsystem) zertifiziert. Diese Systeme helfen uns, zuverlässige Produktionsstandards und verantwortungsvolle Fertigungspraktiken aufrechtzuerhalten.
5. Wo wird die GT Hollow Rotary Platform eingesetzt?
Im Laufe der Jahre haben wir mit Kunden aus verschiedenen Branchen zusammengearbeitet und festgestellt, dass jedes Automatisierungssystem seine eigenen Herausforderungen mit sich bringt. Manche Kunden benötigen eine extrem präzise Positionierung, andere einen 24-Stunden-Dauerbetrieb und wieder andere kompakte Bauweisen aufgrund begrenzten Platzes.
Die GT-Hohlrotationsplattform wurde entwickelt, um diesen unterschiedlichen industriellen Anforderungen gerecht zu werden. Dank ihrer Kombination aus Präzision, Steifigkeit, kompakter Bauweise und stabilem Betrieb hat sie sich zu einer wichtigen Bewegungskomponente in vielen automatisierten Anwendungen entwickelt.
Industrieroboter und Roboterautomatisierung
Industrieroboter benötigen häufig gleichmäßige und präzise Drehbewegungen. Ob bei Montage, Schweißen, Handhabung oder Inspektion – instabile Rotation kann das Endergebnis der Produktion beeinträchtigen.
Unsere hohle Drehplattform lässt sich in Robotersysteme integrieren und ermöglicht so eine präzise Winkelpositionierung. Die hohle Konstruktion im Zentrum erleichtert zudem die Kabel- und Leitungsführung und reduziert so Störungen während der Roboterbewegung.
CNC-Werkzeugmaschinen
CNC-Maschinen erfordern höchste Genauigkeit, da selbst geringfügige Positionierfehler die Bearbeitungsqualität beeinträchtigen können. Unsere Drehplattform unterstützt CNC-Maschinen bei zuverlässigen Indexier- und Positionierungsvorgängen.
Für Anwendungen wie Drehtische, Bearbeitungszentren und Präzisionsbearbeitungsanlagen bietet die GT-Serie eine stabile Drehmomentübertragung und wiederholgenaue Positioniergenauigkeit.
Halbleiter- und Elektronikfertigungsanlagen
Die Halbleiterfertigung erfordert extrem saubere und präzise Bewegungssysteme. Anlagen zur Waferinspektion, -prüfung und Elektronikmontage benötigen Komponenten, die vibrationsarm und reibungslos funktionieren.
Unsere hohle Drehplattform erfüllt diese Anforderungen durch stabile Rotation und präzise Steuerung und hilft Herstellern so, die Produktionskonsistenz zu verbessern.
Automatisierte Produktionslinien
Moderne Fabriken setzen zur Effizienzsteigerung auf automatisierte Produktionslinien. Drehpositioniereinheiten finden breite Anwendung in Montagestationen, Prüfstationen und Materialtransportsystemen.
Die GT Hollow Rotary Platform hilft Produktionsanlagen dabei, schnellere Zykluszeiten zu erreichen und gleichzeitig einen zuverlässigen Betrieb zu gewährleisten.
Neue Energieausrüstung
Die neue Energiewirtschaft entwickelt sich weiterhin rasant und stellt dadurch höhere Anforderungen an Automatisierungsanlagen. Batterieproduktionslinien, Prüfgeräte und Montagesysteme benötigen zuverlässige Antriebskomponenten.
Unsere Drehplattformen sind so konzipiert, dass sie diese Anwendungen mit stabiler Leistung und langer Lebensdauer unterstützen.
| Anwendungsbranche | Gemeinsame Ausrüstung | Warum Sie sich für die GT Hollow Drehplattform entscheiden sollten |
Industrielle Automatisierung | Roboterstationen, Montagelinien | Hohe Genauigkeit und flexible Installation |
CNC-Fertigung | Drehtische, Bearbeitungsmaschinen | Stabile Positionierung und hohe Steifigkeit |
Halbleiter | Inspektionsmaschinen, Prüfgeräte | Geringe Vibration und präzise Bewegung |
Neue Energie | Anlagen zur Batterieproduktion | Zuverlässiger Betrieb für kontinuierliche Produktion |
Quelle: Die Anwendungsinformationen basieren auf den Produktentwicklungserfahrungen von Qiandeyi und dem Feedback von Kunden zur Anwendung.
6. Warum Qiandeyi als Ihren Lieferanten für Hohldrehplattformen wählen?
Bei der Wahl eines Lieferanten für Getriebekomponenten geht es nicht nur um den Kauf eines Produkts. Es geht darum, einen Partner zu finden, der Ihre Anforderungen an die Ausrüstung versteht und langfristige Unterstützung bieten kann.
Wir bei Qiandeyi Transmission Technology sind der Überzeugung, dass ein guter Lieferant drei Dinge bieten sollte: zuverlässige Produkte, professionelle Kommunikation und kontinuierlichen Service.
Mehr als 20 Jahre Branchenerfahrung
Unser Kernteam in Produktion und Entwicklung verfügt über mehr als zwei Jahrzehnte Erfahrung in der Fertigung von Präzisionsgetrieben. Diese Erfahrung hilft uns, die praktischen Probleme zu verstehen, mit denen Ingenieure bei der Konstruktion von Automatisierungsanlagen konfrontiert sind.
Wir fertigen nicht nur Standardprodukte. Wir kommunizieren mit unseren Kunden, um ihre Arbeitsbedingungen zu verstehen, einschließlich Lastanforderungen, Installationsraum, Geschwindigkeitsanforderungen und Genauigkeitserwartungen.
Vollständige Produktqualitätskontrolle
Von den Rohstoffen bis zum fertigen Produkt gewährleisten wir während des gesamten Produktionsprozesses eine strenge Qualitätskontrolle.
Jede GT Hollow Drehplattform wird vor dem Versand geprüft. Unser Prüfprozess umfasst:
Dieser Ansatz reduziert unerwartete Probleme nach der Installation und hilft den Kunden, eine stabile Produktion aufrechtzuerhalten.
Fortschrittliche Fertigungskapazitäten
Wir führen international fortschrittliche Technologien und Fertigungsprozesse ein und verbessern kontinuierlich unsere Produktionskapazitäten.
Unsere Fabrik ist mit professionellen Produktionsanlagen und hochpräzisen Prüfgeräten ausgestattet, die es uns ermöglichen, Präzisionsgetriebeprodukte mit gleichbleibender Qualität herzustellen.
Globale Servicekapazität
Unsere Produkte werden an Kunden in über 30 Ländern und Regionen geliefert. Wir wissen, dass internationale Kunden neben qualitativ hochwertigen Produkten auch eine zuverlässige Lieferung und Kommunikation benötigen.
Bei Standardbestellungen von GT-Hohldrehplattformen beträgt unsere übliche Produktionszeit ca. 7–15 Tage. Kundenspezifische Produkte benötigen in der Regel 15–30 Tage, abhängig von Spezifikationen, Menge und technischen Anforderungen.
Wir unterstützen verschiedene Versandarten, darunter Expressversand, Luftfracht, Seefracht und Bahnfracht, je nach Kundenwunsch.
7. Fertigungsqualität, Liefer- und Anpassungsservice
Jedes Automatisierungsprojekt hat unterschiedliche Anforderungen. Ein Standardprodukt passt nicht immer perfekt zu jeder Maschinenkonstruktion. Deshalb bieten wir kundenspezifische Anpassungen für Kunden mit speziellen Anforderungen an.
Unsere Ingenieure können Ihnen bei Folgendem behilflich sein:
Kundenspezifische Montageabmessungen
Spezielle Ausgabestrukturen
Unterschiedliche Lastanforderungen
Spezifische Drehzahl- und Drehmomentanforderungen
Integration mit verschiedenen Motoren und Steuerungssystemen
Vor Produktionsbeginn besprechen wir mit den Kunden die technischen Details, um Installationsprobleme zu minimieren und die Projekteffizienz zu steigern.
Sichere Verpackung für den internationalen Transport
Transportsicherheit ist ein wichtiger Bestandteil unserer Dienstleistung. Präzisionsgetriebeprodukte erfordern während des Transports sorgfältigen Schutz.
Unsere Verpackungsmethoden umfassen:
Stoßfester Schaumstoffschutz
Einzelverpackung im Karton
Verstärkte Holzkisten für große Exportaufträge
Palettenschutz für Schüttguttransporte
Diese Methoden tragen dazu bei, dass die Produkte weltweit sicher bei den Kunden ankommen.
| Serviceartikel | Unser Standard |
Standard-Produktlieferzeit | 7–15 Werktage |
Lieferzeit für kundenspezifische Produkte | 15–30 Werktage je nach Anforderungen |
Zahlungsmethode | T/T-Überweisung, L/C bei größeren Bestellungen verhandelbar |
Versandoptionen | Express-, Luft-, See- und Schienenverkehr |
Quelle: Qiandeyi Transmission Technology Produktions- und internationale Vertriebsstandards.
8. Häufig gestellte Fragen zur GT Hollow Drehplattform
Frage 1: Was ist der Hauptvorteil einer hohlen Drehplattform?
Der größte Vorteil liegt in der hohlen Mittelkonstruktion. Sie ermöglicht es, Kabel, Luftleitungen und andere Komponenten durch die Mitte der Plattform zu führen, wodurch die Maschinenkonstruktion sauberer und kompakter wird.
Frage 2: In welchen Branchen kann die GT-Hohldrehplattform eingesetzt werden?
Unsere Produkte finden breite Anwendung in Industrierobotern, CNC-Werkzeugmaschinen, Halbleiteranlagen, automatisierten Produktionslinien, Inspektionsgeräten, Verpackungsmaschinen, Medizingeräten und Systemen zur Herstellung neuer Energien.
Frage 3: Können Sie kundenspezifische Hohldrehplattformen liefern?
Ja. Wir bieten maßgeschneiderte Lösungen an, die auf den Anforderungen des Kunden basieren, einschließlich Abmessungen, Tragfähigkeit, Übertragungsspezifikationen und Installationsmethoden.
Frage 4: Wie stellen Sie die Produktqualität sicher?
Wir führen vor dem Versand mehrere Prüfungen durch, darunter Genauigkeits-, Spiel-, Geräusch-, Vibrations- und Belastungstests. Unsere Produkte werden gemäß den Managementsystemen ISO 9001, ISO 14001 und ISO 45001 gefertigt.
Frage 5: Wie lange ist die Lieferzeit?
Standardprodukte benötigen in der Regel 7–15 Tage. Kundenspezifische Produkte benötigen je nach technischen Spezifikationen und Bestellmenge in der Regel 15–30 Tage.
Frage 6: Bieten Sie internationalen Versand an?
Ja. Wir bedienen Kunden weltweit und bieten flexible Versandoptionen an, darunter Express-, Luft-, See- und Schienentransport.
Fazit: Mit der GT-Hohldrehplattform lassen sich bessere Automatisierungssysteme realisieren.
Mit der Weiterentwicklung der Automatisierungstechnik spielen Präzisionsgetriebekomponenten eine zunehmend wichtige Rolle bei der Verbesserung der Produktionseffizienz und der Produktqualität.
Bei Qiandeyi Transmission Technology konzentrieren wir uns kontinuierlich auf die Verbesserung unserer GT-Hohldrehplattform und anderer intelligenter Getriebeprodukte. Mit fortschrittlicher Fertigungstechnologie, erfahrenen Ingenieuren, strenger Qualitätskontrolle und globaler Servicekompetenz wollen wir ein verlässlicher Partner für Hersteller von Automatisierungsanlagen weltweit werden.
Wenn Sie einen zuverlässigen Hersteller von Präzisions-Hohldrehplattformen suchen oder eine kundenspezifische Drehpositionierungslösung benötigen, steht Ihnen unser Ingenieurteam gerne für Ihr Projekt zur Verfügung.
